Mongo进阶 - MongoDB体系结构

上面章节已经对MongoDB生态中工具以及使用有了基础，后续文章我们将开始理解MongoDB是如何支撑这些功能的。我们将从最基本的MongoDB的体系结构开始介绍，主要包括MongoDB的包结构，MongoDB的数据逻辑结构，MongoDB的数据文件结构。其中围绕着MongoDB的数据文件结构，将为我们后续介绍MongoDB的存储引擎详解打下基础。@pdai

MongoDB包组件结构

主要是MongoDB数据库服务以及一些工具。

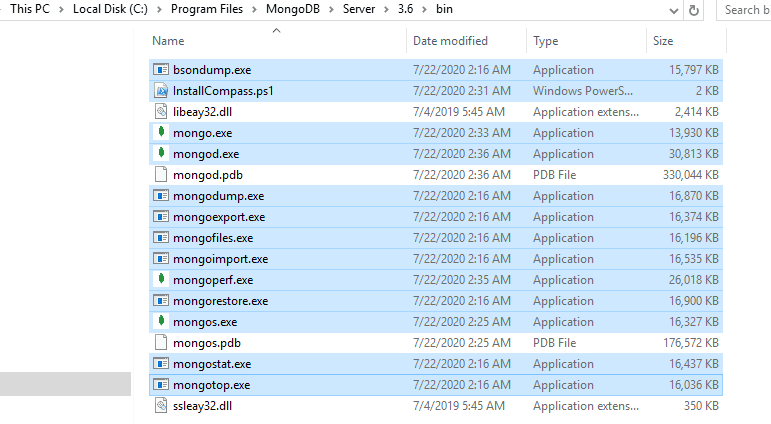

回顾下我们在MongoDB生态中展示的MongoDB Database Tools 在新窗口打开open in new window

  • 二进制导入导出 * mongodump Creates a binary export of the contents of a mongod database.

  • mongorestore Restores data from a mongodump database dump into a mongod or mongos

  • bsondump Converts BSON dump files into JSON.

  • 数据导入导出 * mongoimport Imports content from an Extended JSON, CSV, or TSV export file.

  • mongoexport Produces a JSON or CSV export of data stored in a mongod instance.

  • 诊断工具 * mongostat Provides a quick overview of the status of a currently running mongod or mongos instance.

  • mongotop Provides an overview of the time a mongod instance spends reading and writing data.

  • GridFS 工具 * mongofiles Supports manipulating files stored in your MongoDB instance in GridFS objects.

除了上述没有列举到，还有：

  • mongoperf: mongoDB自带工具，用于评估磁盘随机IO性能。

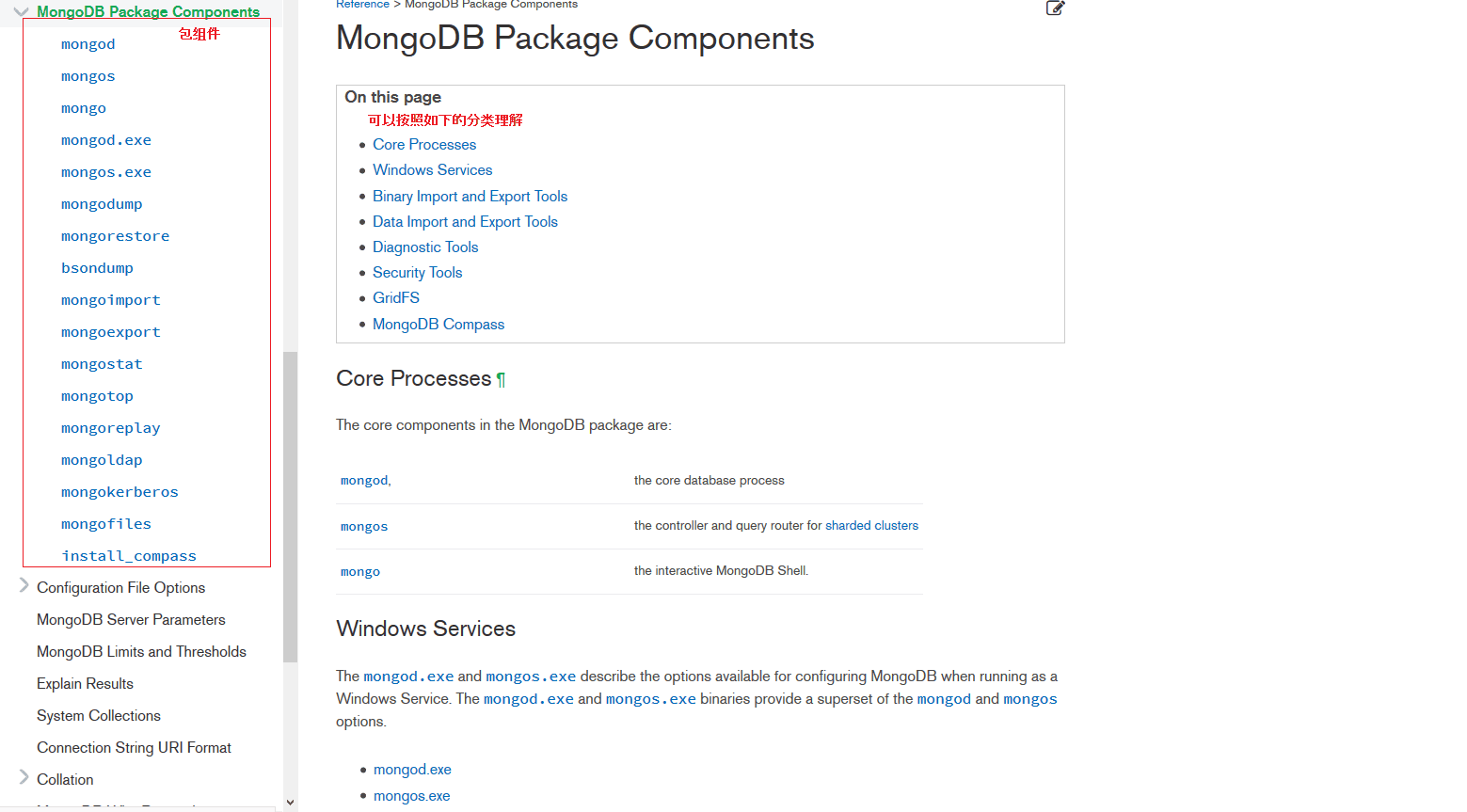

包组件可以在官网MongoDB Package Components 在新窗口打开open in new window 找到详细的用法。


其中最主要的程序当然是mongod（数据库服务），mongod在不同的部署方案中（单机部署，副本集部署，分片集群部署），通过不同的配置，可以扮演多种不同的角色：

  • 在单机部署中扮演 数据库服务器（提供所有读写功能）
  • 在副本集部署中，通过配置，可以部署为 primary节点（主服务器，负责写数据，也可以提供查询）、secondary节点（从服务器，它从主节点复制数据，也可以提供查询）、以及arbiter节点（仲裁节点，不保存数据，主要用于参与选举投票）
  • 在分片集群中，除了在每个分片中扮演上述角色外，还扮演着配置服务器的角色（存储有分片集群的所有元数据信息，mongos的数据路由分发等都要依赖于它）

在一台服务器上，可以启动多个mongod服务。但在实际生产部署中，通常还是建议一台服务器部署一个mongod实例，这样不仅减少资源竞争，而且服务器故障也不会同时影响到多个服务。

MongoDB数据逻辑结构

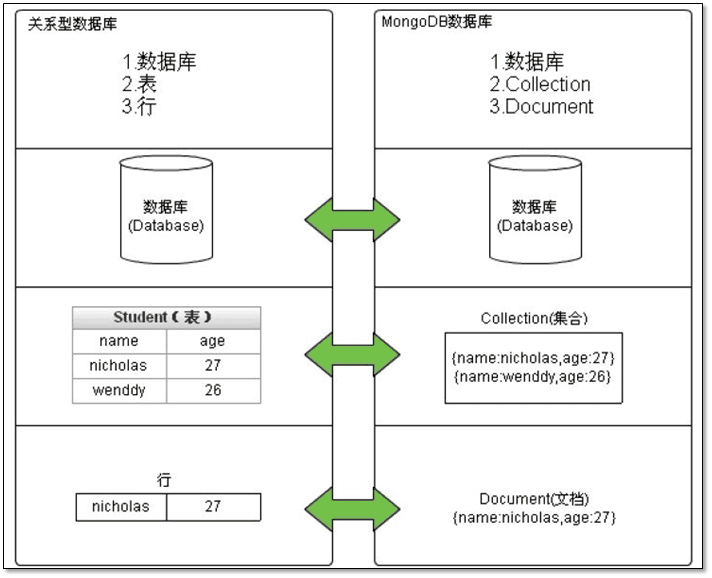

MongoDB 数据逻辑结构分为数据库（database）、集合（collection）、文档（document）三层 :

  • 一个mongod实例中允许创建多个数据库。
  • 一个数据库中允许创建多个集合（集合相当于关系型数据库的表）。
  • 一个集合则是由若干个文档构成（文档相当于关系型数据库的行，是MongoDB中数据的基本单元）。

数据库

一个数据库中可以创建多个集合，原则上我们通常把逻辑相近的集合都放在一个数据库中，当然出于性能或者数据量的关系，也可能进行拆分。

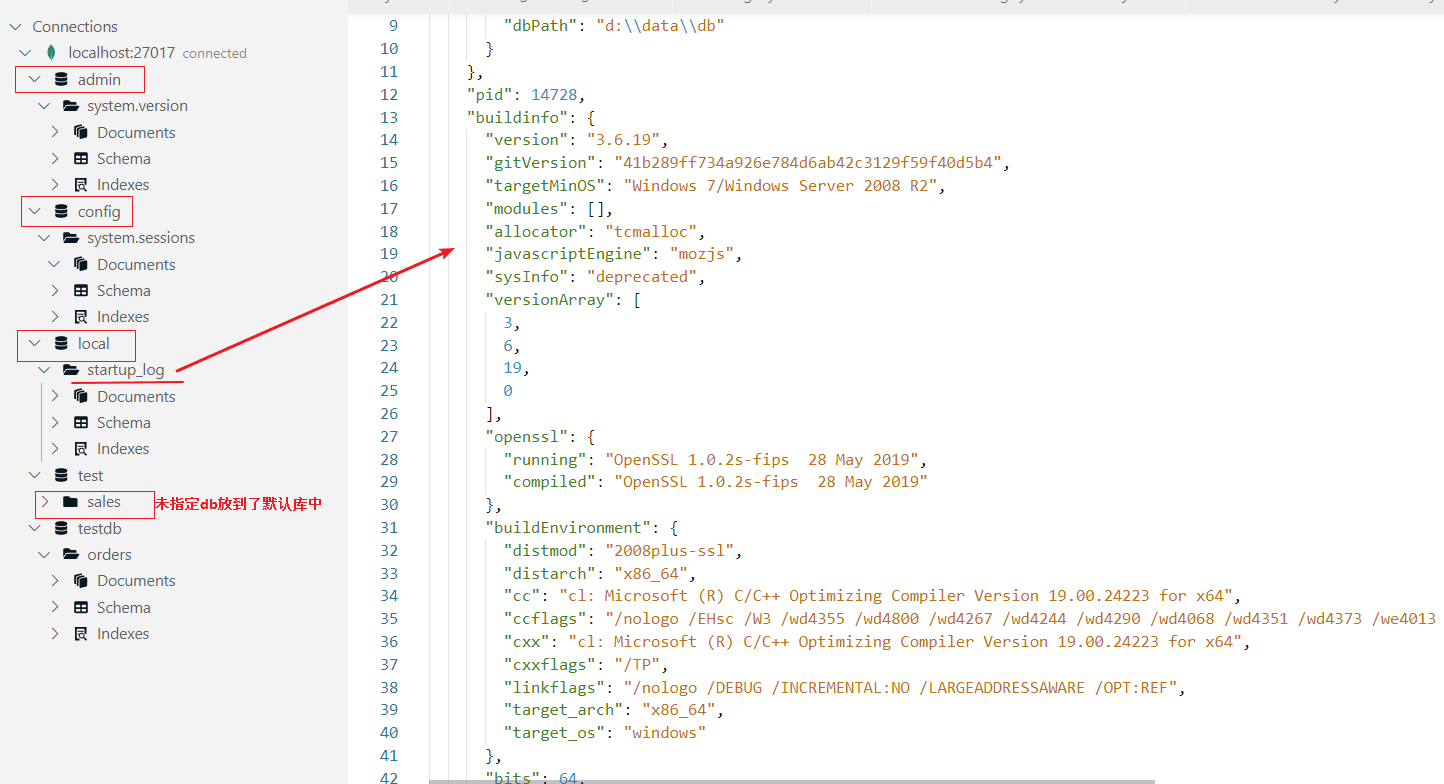

在MongoDB中有几个内建的数据库：

  • admin admin库主要存放有数据库帐号相关信息。

  • local local数据库永远不会被复制到从节点，可以用来存储限于本地单台服务器的任意集合副本集的配置信息、oplog就存储在local库中。 * 重要的数据不要存储在local库，因为没有冗余副本，如果这个节点故障，存储在local库的数据就无法正常使用了。

  • config config数据库用于分片集群环境，存放了分片相关的元数据信息。

  • test MongoDB默认创建的一个测试库，连接mongod服务时，如果不指定连接的具体数据库，默认就会连接到test库。


集合

集合由若干条文档记录构成。

  • 前面介绍MongoDB的时候提到过，集合是schema-less的（无模式或动态模式），这意味着集合不需要在读写数据前创建模式就可以使用，集合中的文档也可以拥有不同的字段，随时可以任意增减某个文档的字段。
  • 在集合上可以对文档进行增删改查以及进行聚合操作。
  • 在集合上还可以对文档中的字段创建索引。
  • 除了一般的集合外，还可以创建一种叫做**定容集合（capped collection）**类型的集合，这种集合与一般集合主要的区别是，它可以限制集合的容量大小，在数据写满的时候，又可以从头开始覆盖最开始的文档进行循环写入。
  • 副本集就是利用这种类型的集合作为oplog，记录primary节点上的写操作，并且同步到从节点重放，以实现主副节点数据复制的功能。

文档

文档是MongoDB中数据的基本存储单元，它以一种叫做BSON文档的结构表示。BSON，即Binary JSON，多个键及其关联的值有序地存放在其中，类似映射，散列或字典。

  • 文档中的键/值对是有序的，不同序则是不同文档。并且键是区分大小写的，否则也为不同文档。
  • 文档的键是字符串，而值除了字符串，还可以是int, long, double，boolean，子文档，数组等多种类型。
  • 文档中不能有重复的键。
  • 每个文档都有一个默认的_id键，它相当于关系型数据库中的主键，这个键的值在同一个集合中必须是唯一的，_id键值默认是ObjectId类型，在插入文档的时候，如果用户不设置文档的_id值得话，MongoDB会自动生成生成一个唯一的ObjectId值进行填充。

MongoDB数据库文件

注意

MongoDB数据库文件和MongoDB存储的引擎有直接关系，MongoDB一共提供了三种存储引擎：WiredTiger，MMAPV1和In Memory；在MongoDB3.2之前采用的是MMAPV1; 后续版本v3.2开始默认采用WiredTiger； 且在v4.2版本中移除了MMAPV1的引擎。

在后续文章中，还将对MongoDB存储引擎进行详解。

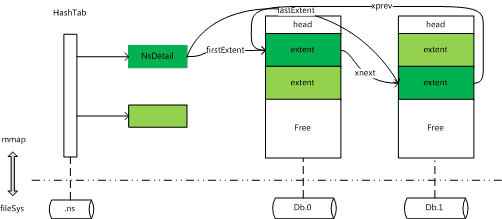

MongoDB - MMAPv1引擎下的数据库文件

由于v3.0后续版本已经弃用了，所以这里不会详细介绍。

  • journal 日志文件
  • namespace 表名文件
  • data 数据及索引文件
    db
    |------journal
               |----_j.0
               |----_j.1
               |----lsn
    |------local
               |----local.ns
               |----local.0
               |----local.1
    |------mydb
               |----mydb.ns
               |----mydb.0
               |----mydb.1

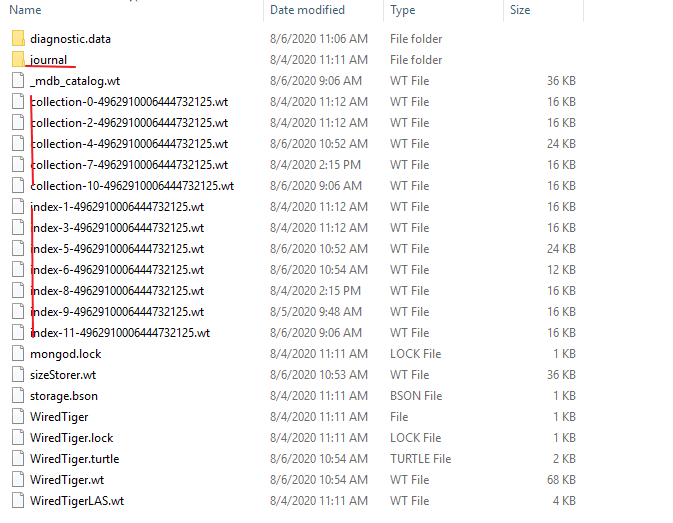

MongoDB - WiredTiger

MongoDB v3.2已经将WiredTiger设置为了默认的存储引擎

  • collection-*.wt 存储collection的数据
  • index-*.wt 存储索引的数据
  • WiredTiger 存储基本配置信息
  • WiredTiger.wt 存储所有其它collection的元数据信息
  • WiredTiger.lock 存储进程ID，用于防止多个进程连接同一个Wiredtiger数据库
  • WiredTiger.turtle 存储WiredTiger.wt的元数据信息
  • journal 存储Write ahead log

后续的文章将对WiredTiger存储引擎进行详解。

参考文章

  • https://blog.csdn.net/eagle89/article/details/80606372
  • https://blog.csdn.net/iteye_19607/article/details/82643225
  • https://blog.csdn.net/zhaowen25/article/details/41871383
  • https://zhuanlan.zhihu.com/p/34248254
