调试排错 - Java 问题排查之JVM可视化工具

本文主要梳理常见的JVM可视化的分析工具，主要包括JConsole, Visual VM, Vusial GC, JProfile 和 MAT等。@pdai

调试排错 - Java 问题排查之JVM可视化工具
JConsole
Visual VM
Visual GC
JProfile
核心组件
运行测试

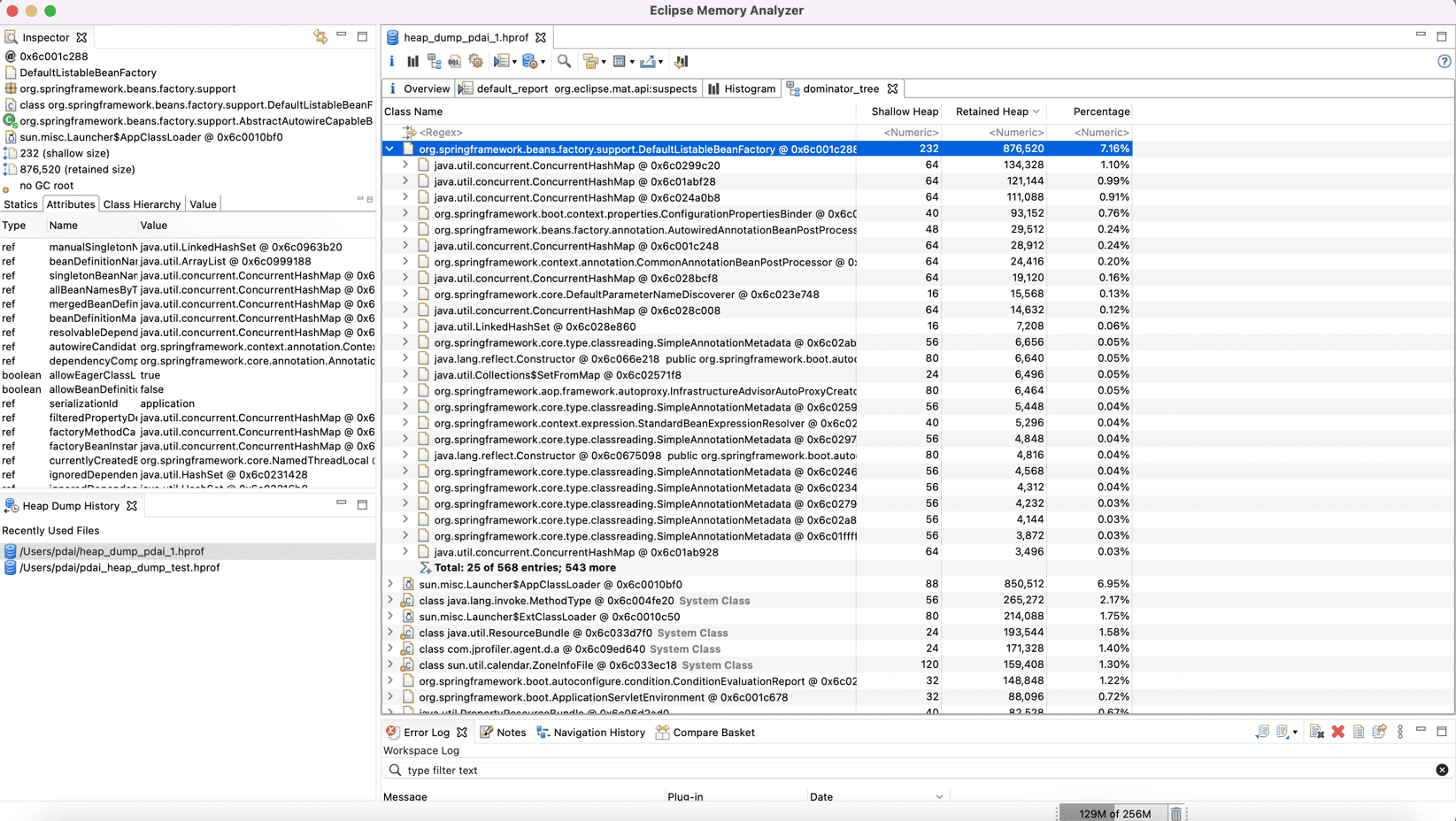

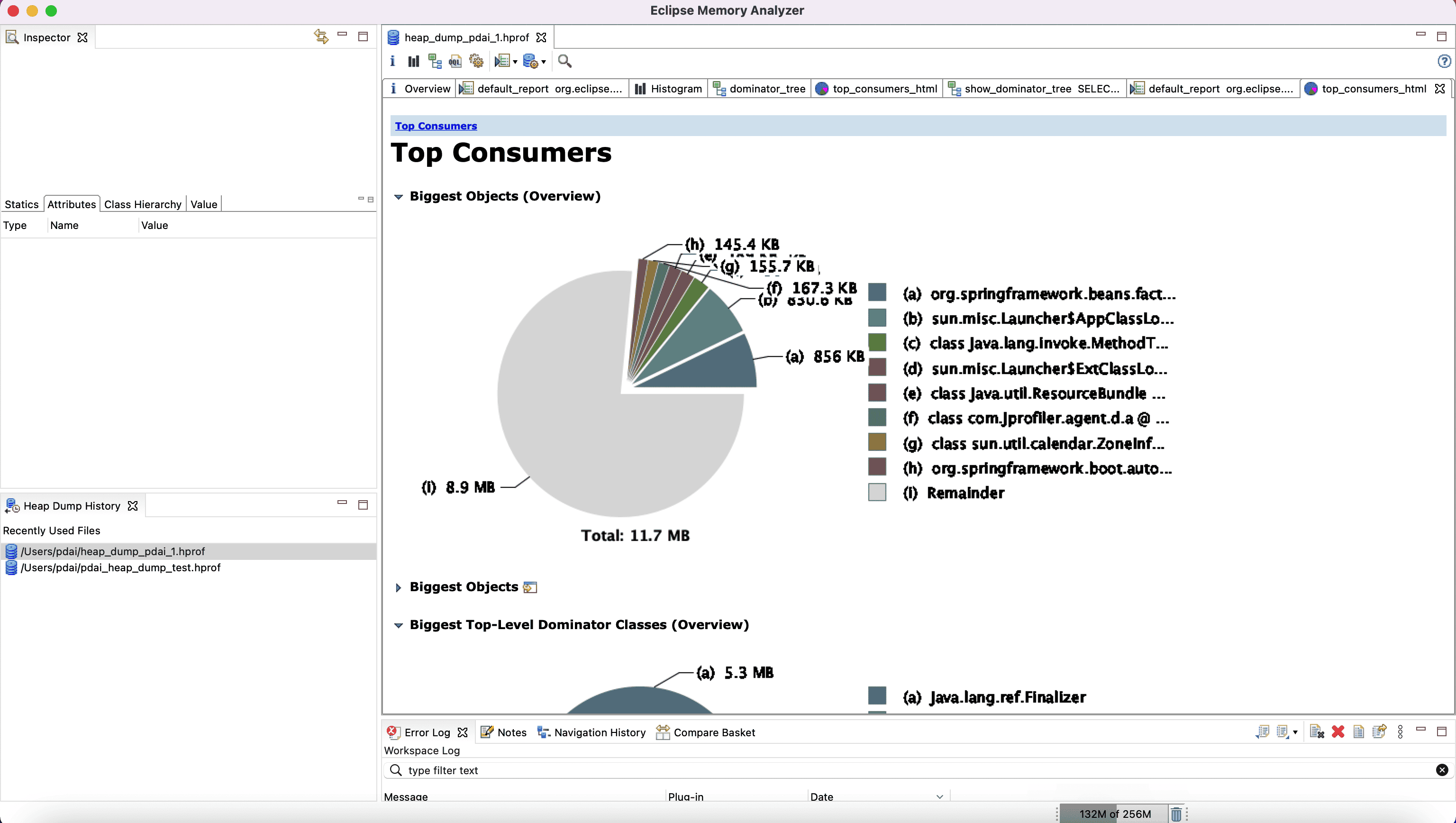

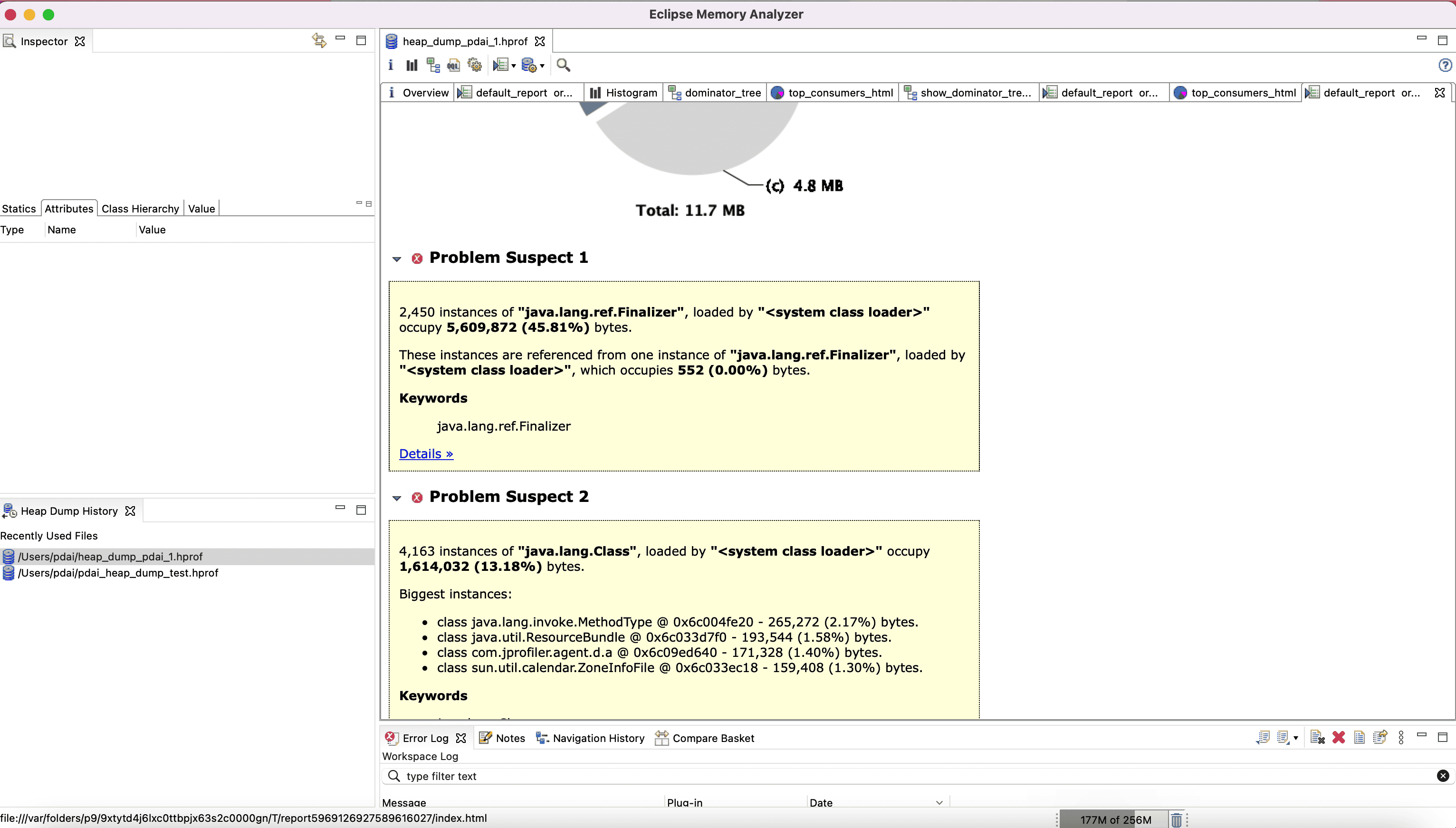

Eclipse Memory Analyzer (MAT)

JConsole

Jconsole （Java Monitoring and Management Console），JDK自带的基于JMX的可视化监视、管理工具。官方文档可以参考这里在新窗口打开open in new window

找到jconsole工具

    pdai@MacBook-Pro bin % ls
    jaotc		jcmd		jinfo		jshell		rmid
    jar		jconsole(这里)	jjs		jstack		rmiregistry
    jarsigner	jdb		jlink		jstat		serialver
    java		jdeprscan	jmap		jstatd		unpack200
    javac		jdeps		jmod		keytool
    javadoc		jhsdb		jps		pack200
    javap		jimage		jrunscript	rmic

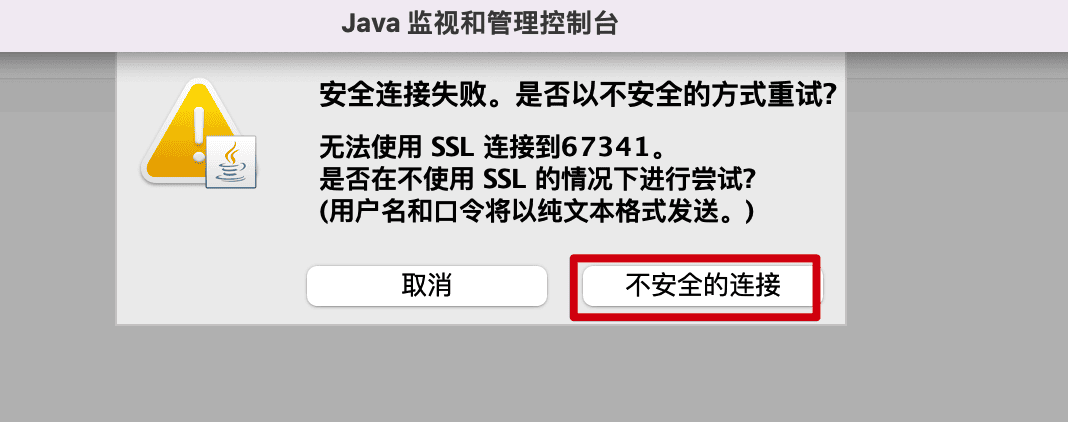

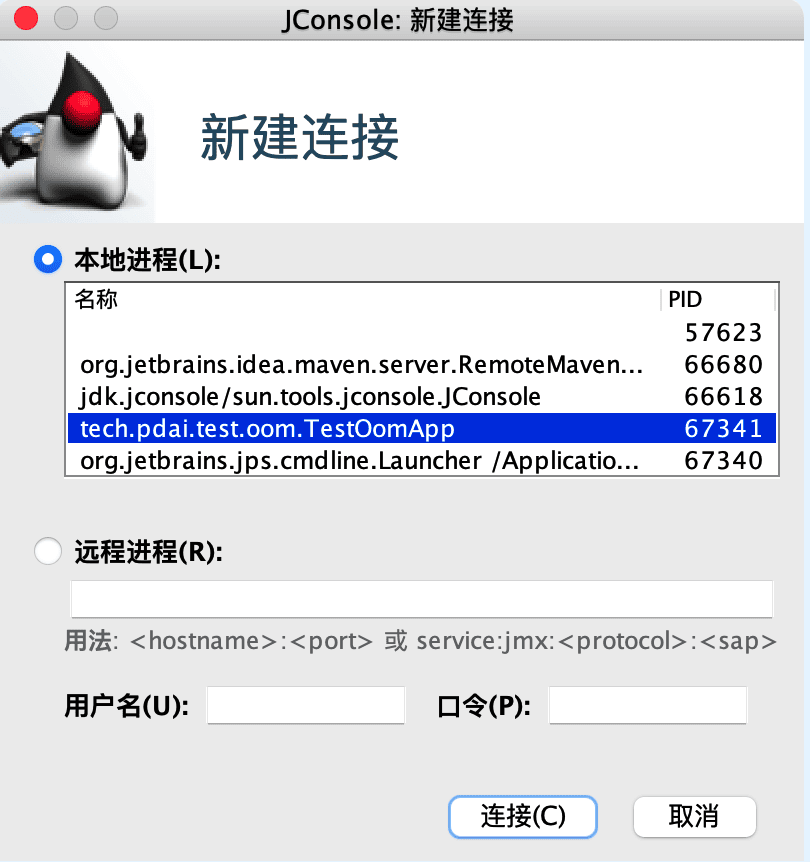

打开jconsole

选择

查看概述、内存、线程、类、VM概要、MBean

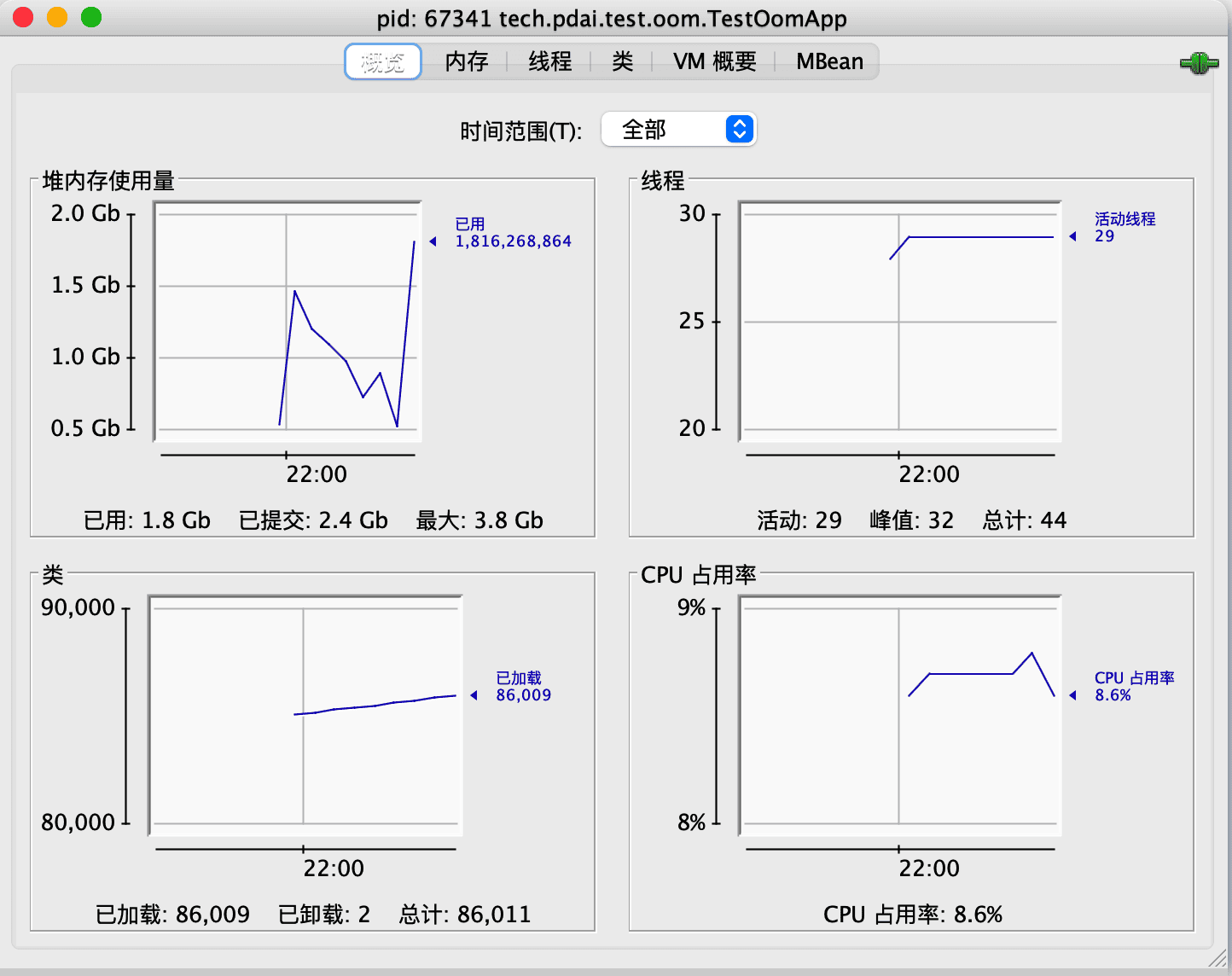

概述

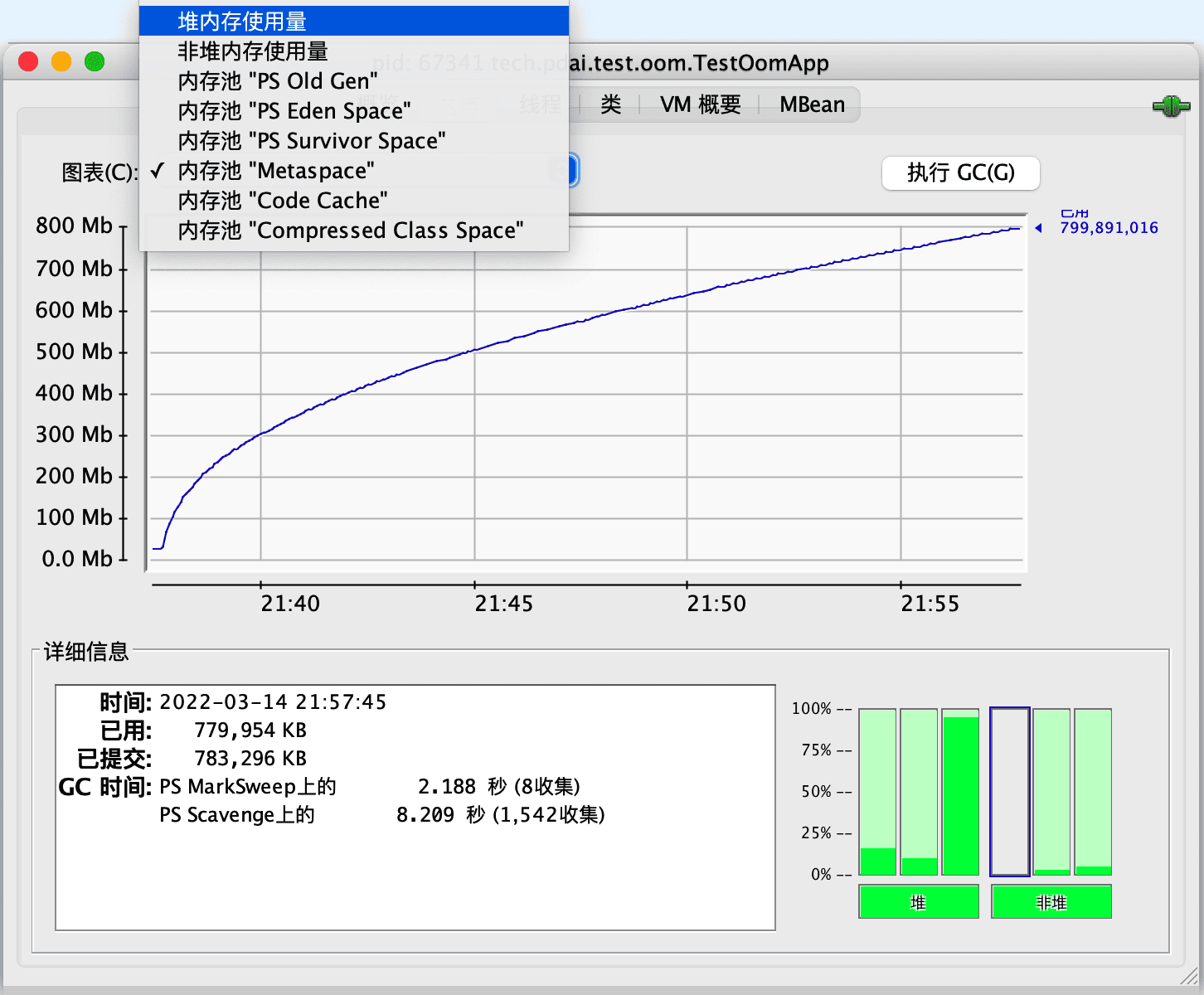

内存

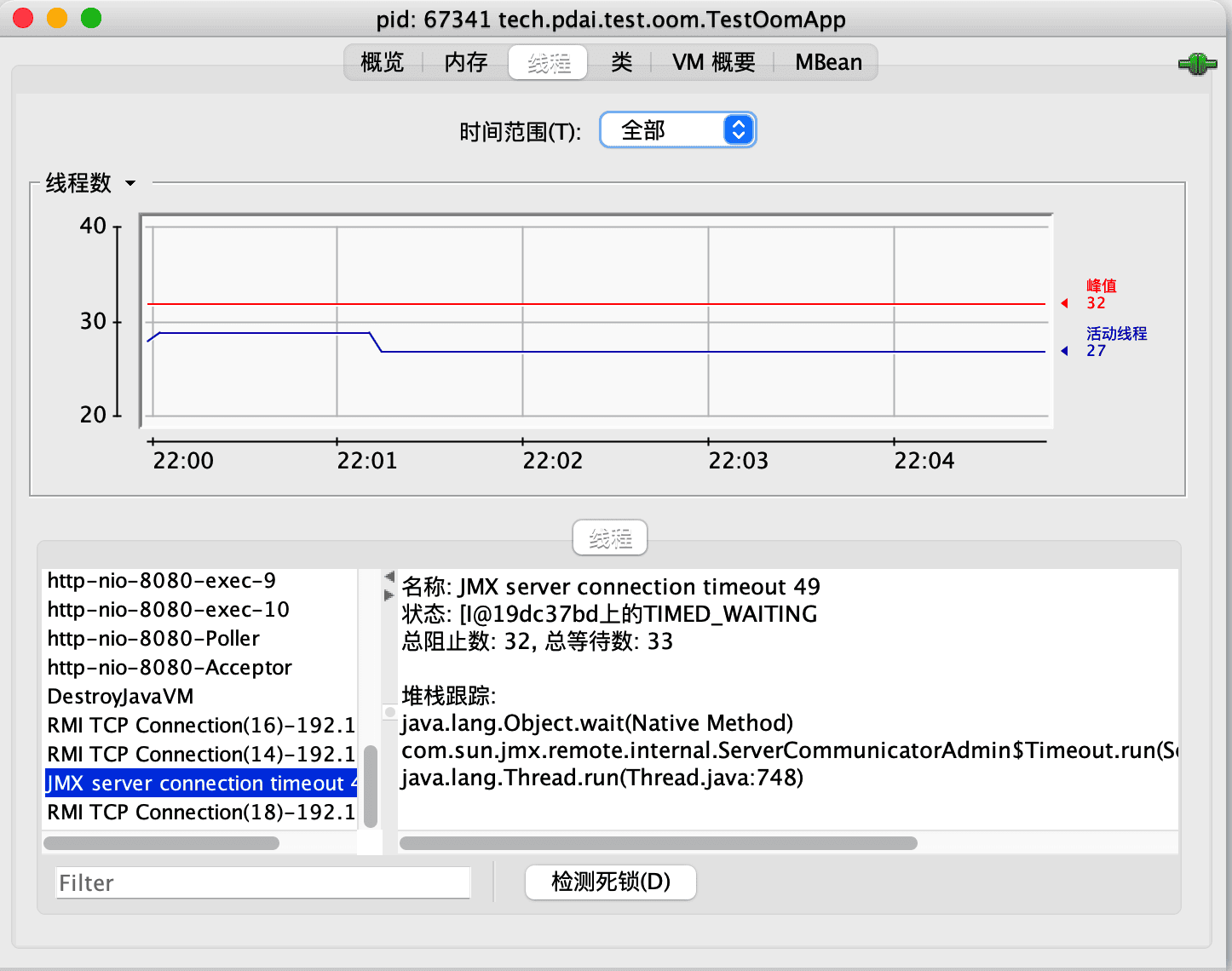

线程

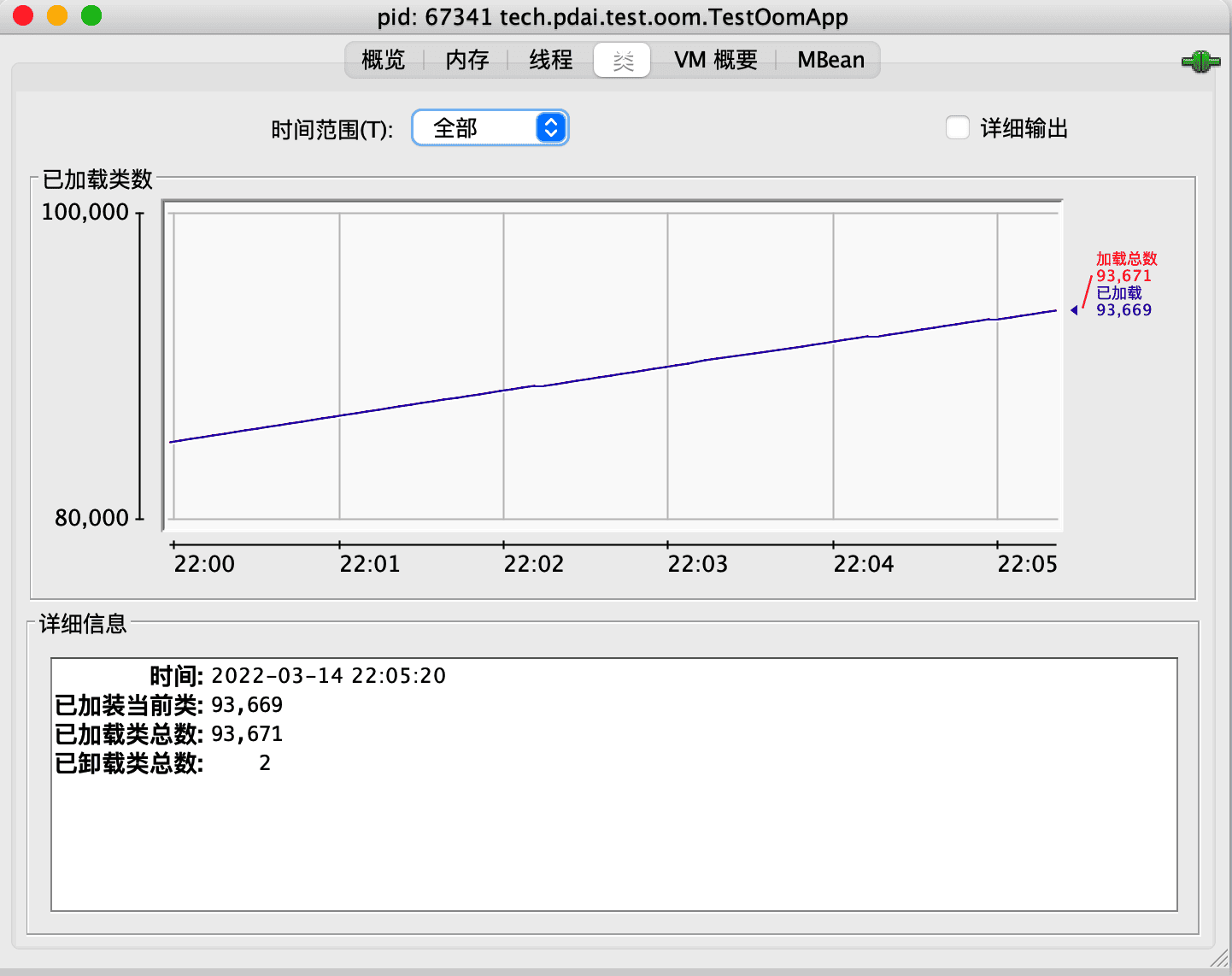

类

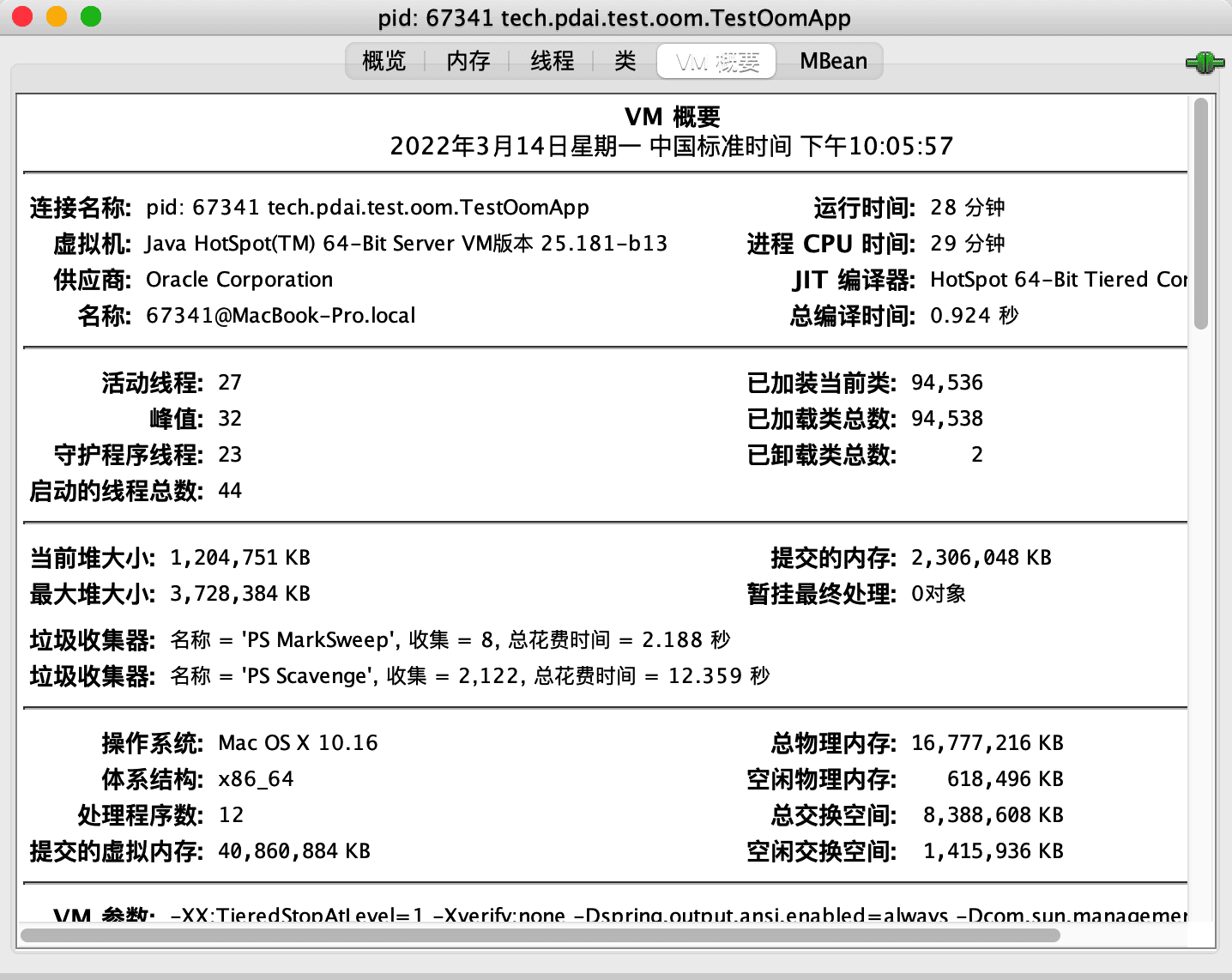

VM概要

MBean

Visual VM

VisualVM 是一款免费的，集成了多个 JDK 命令行工具的可视化工具，它能为您提供强大的分析能力，对 Java 应用程序做性能分析和调优。这些功能包括生成和分析海量数据、跟踪内存泄漏、监控垃圾回收器、执行内存和 CPU 分析，同时它还支持在 MBeans 上进行浏览和操作。

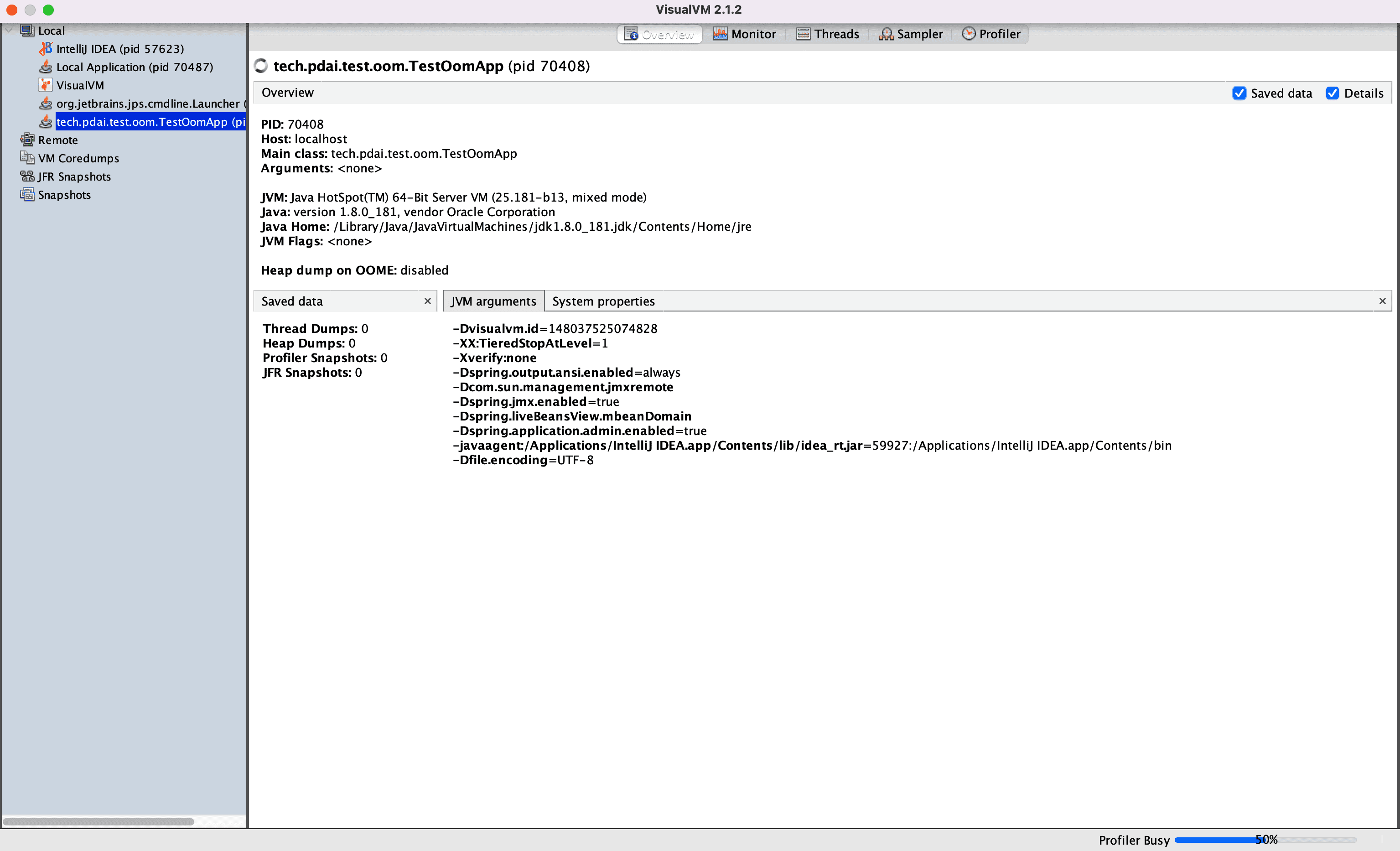

Overview

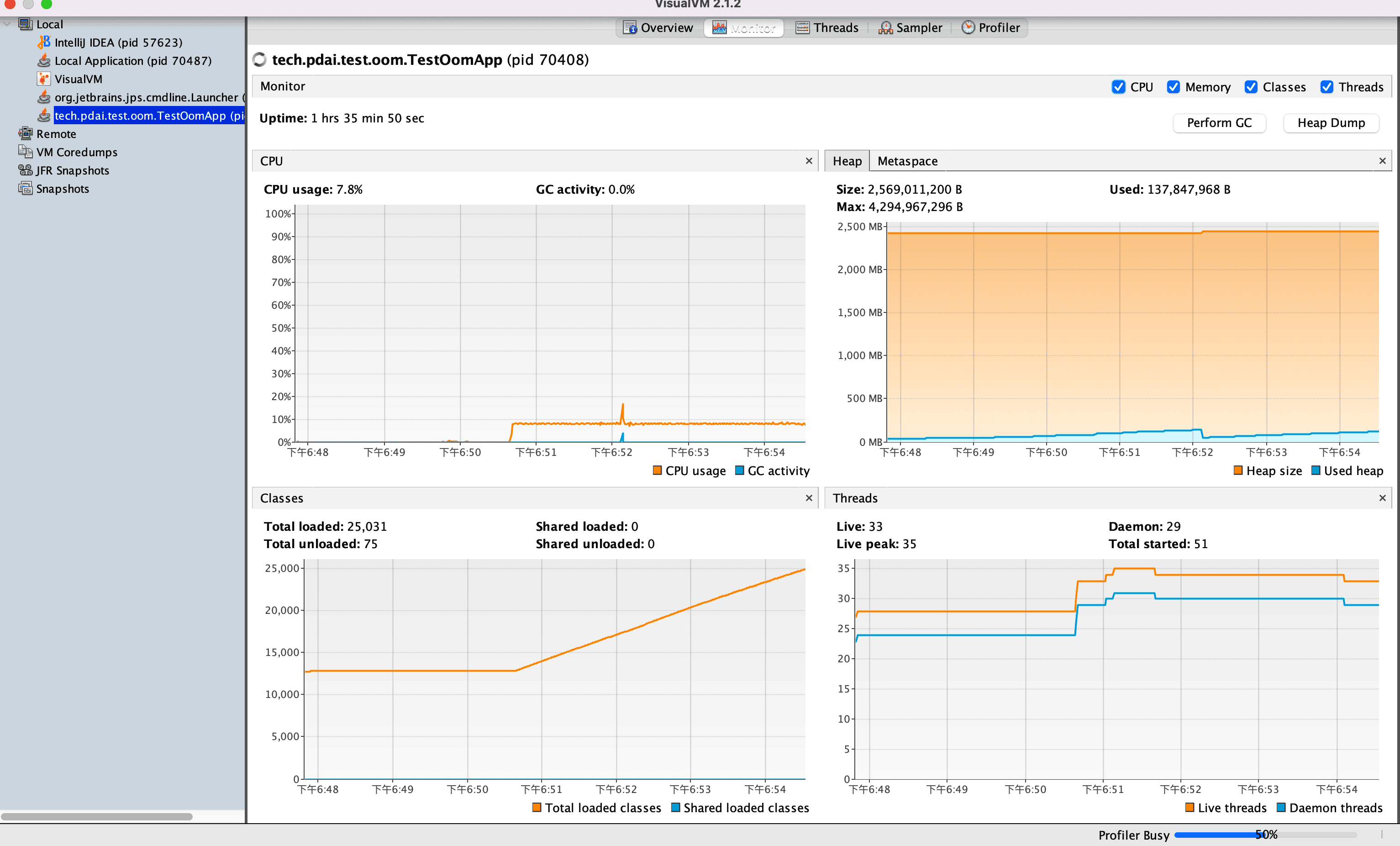

Monitor

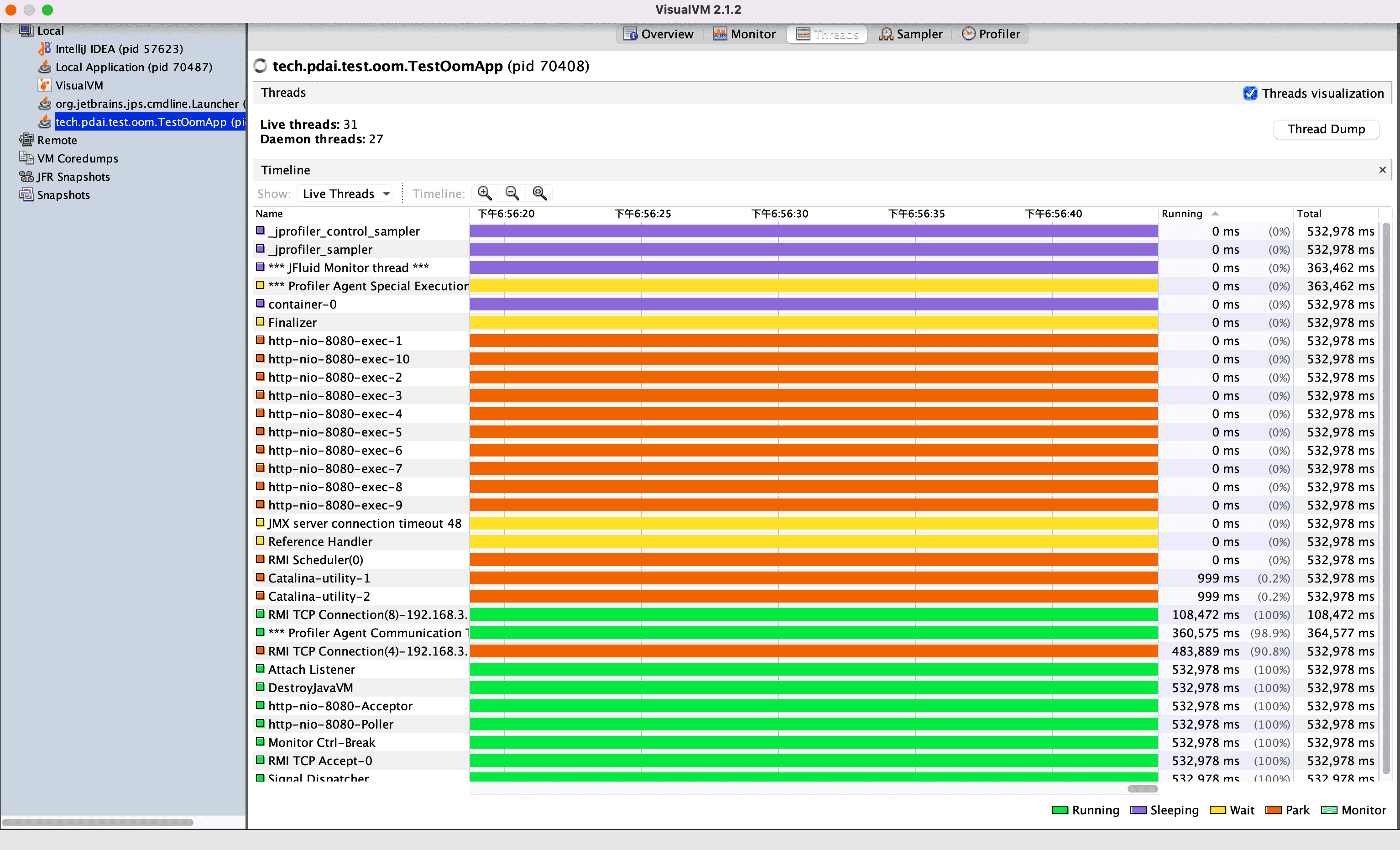

线程

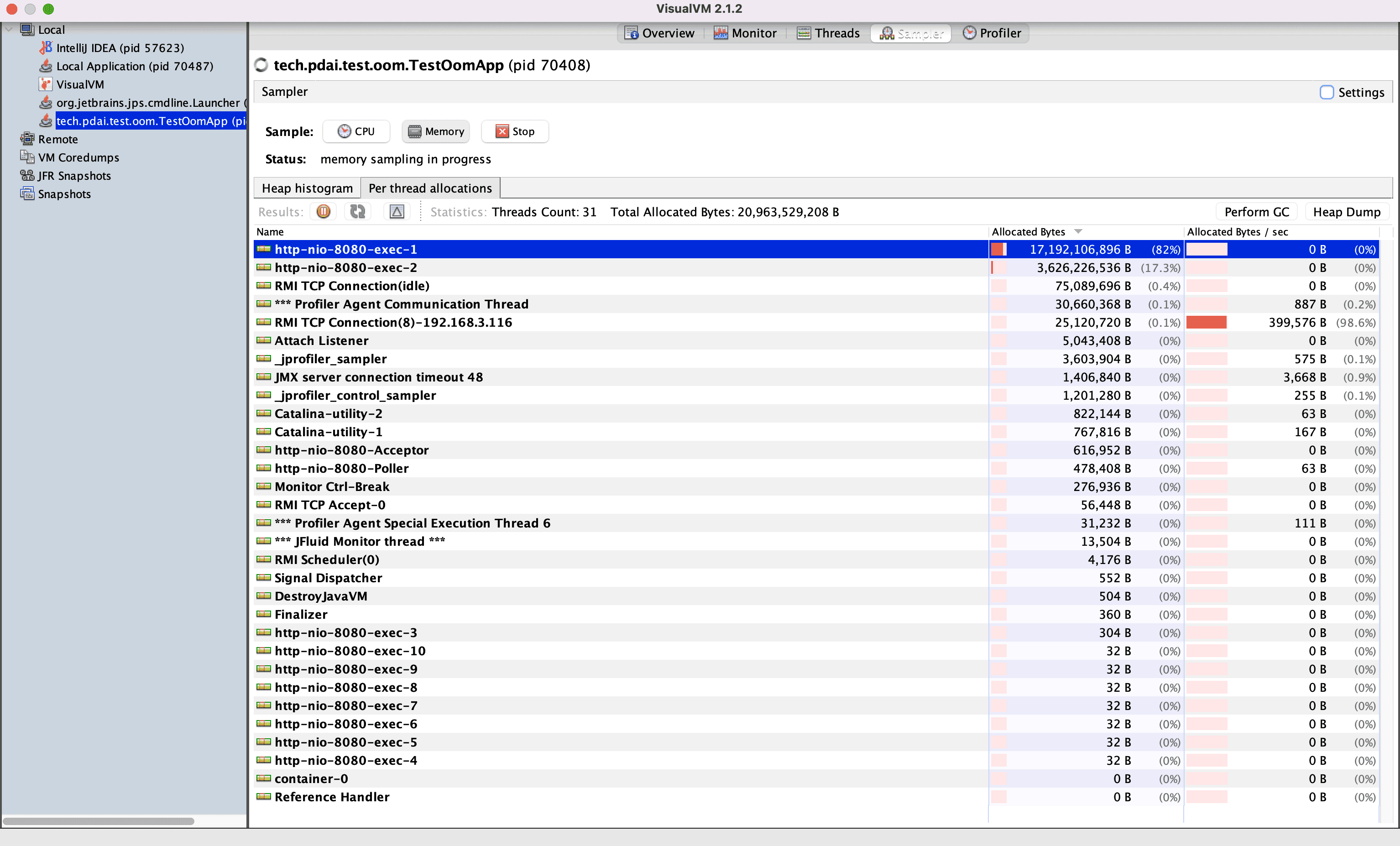

Sampler

Visual GC

visual gc 是 visualvm 中的图形化查看 gc 状况的插件。官方文档可以参考这里在新窗口打开open in new window

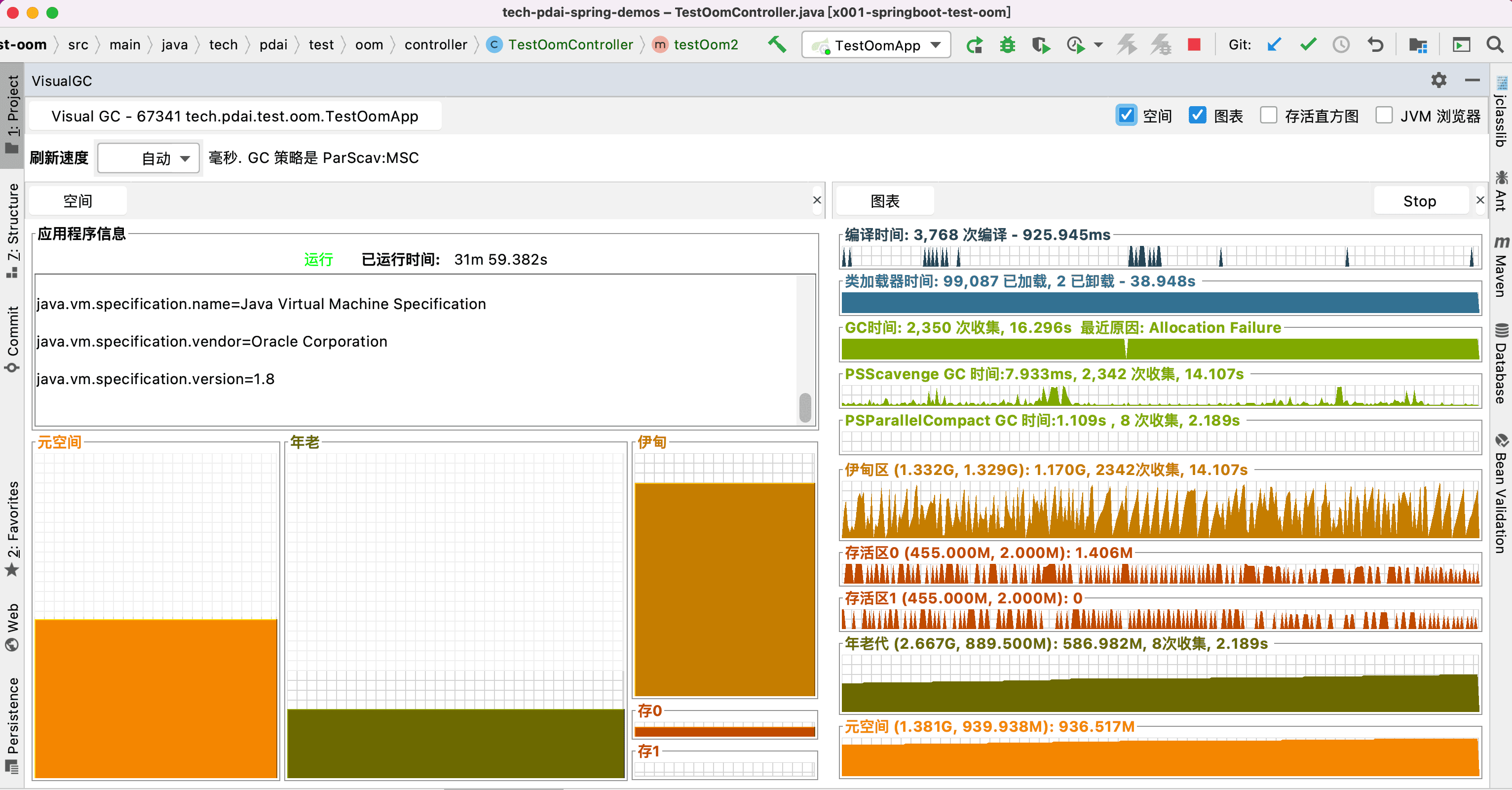

比如我在IDEA中使用visual GC 插件来看GC状况。

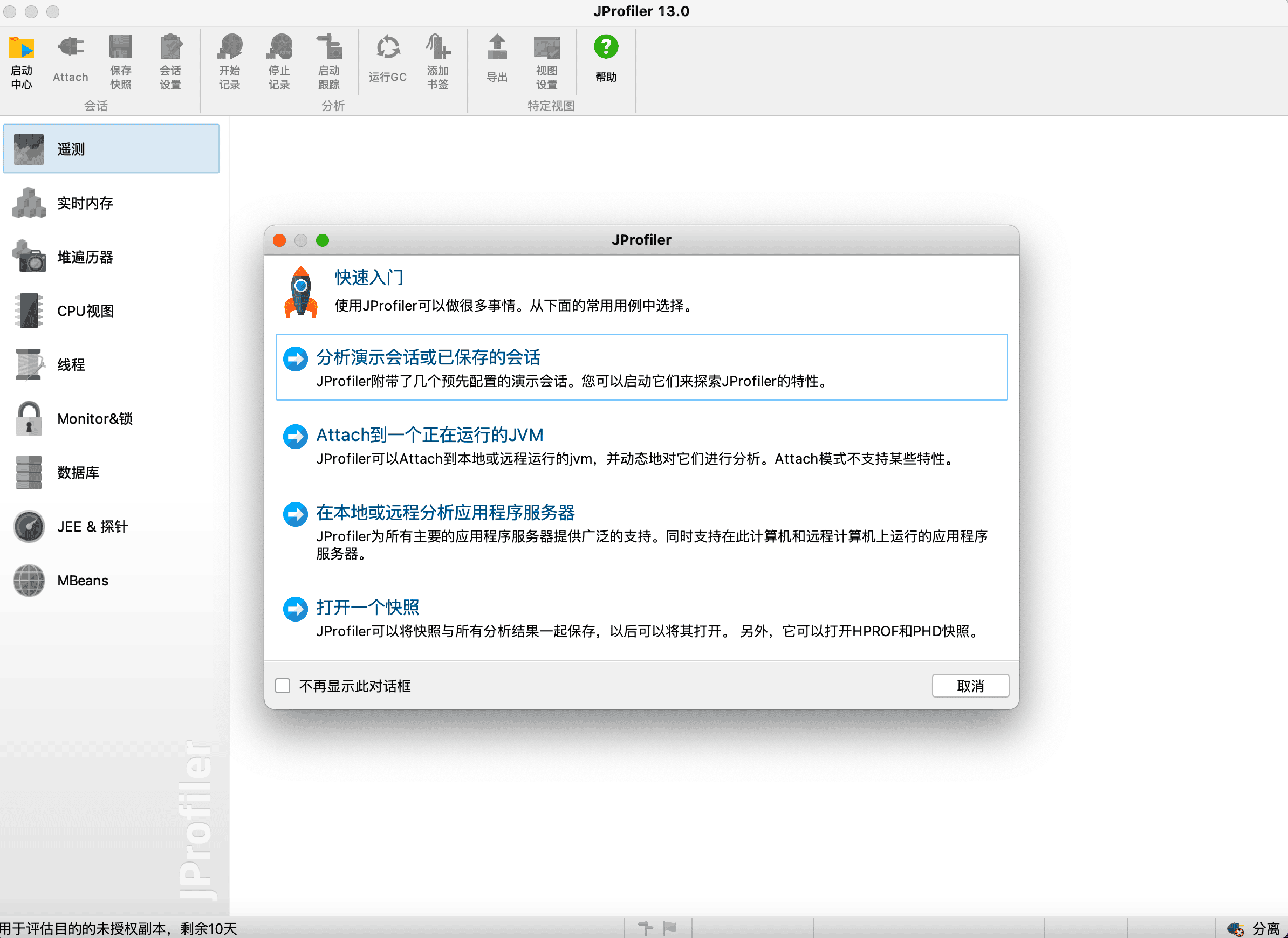

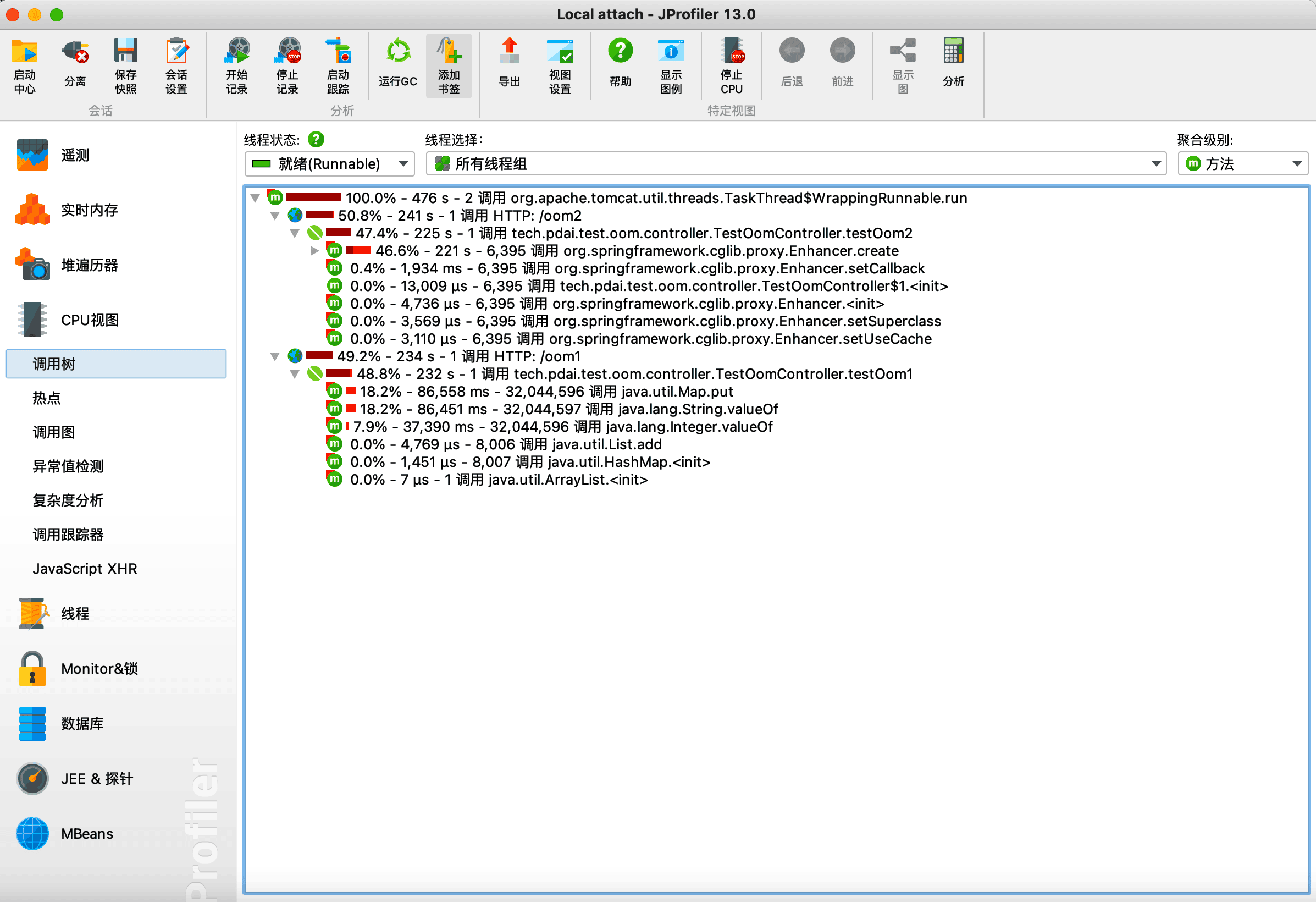

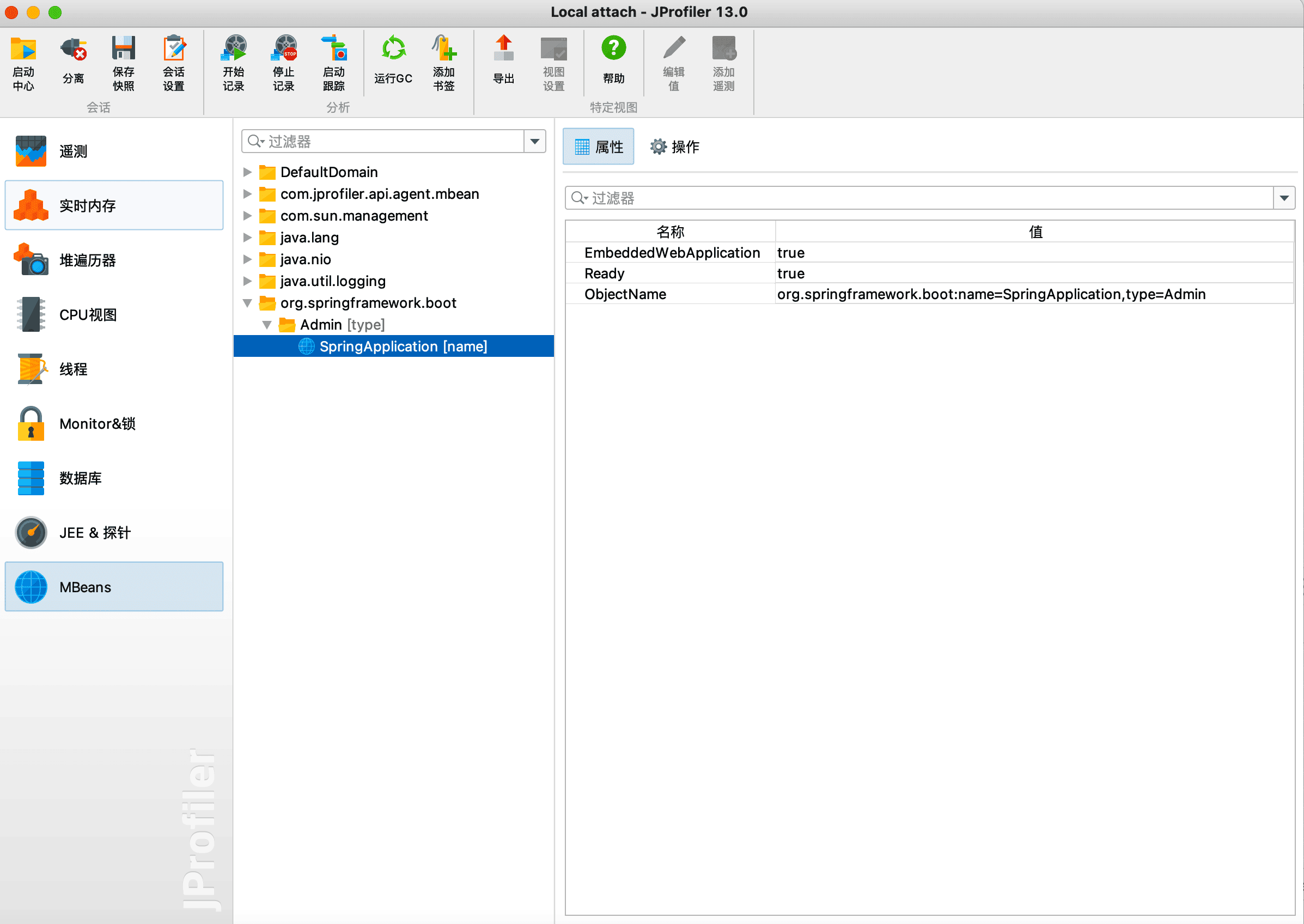

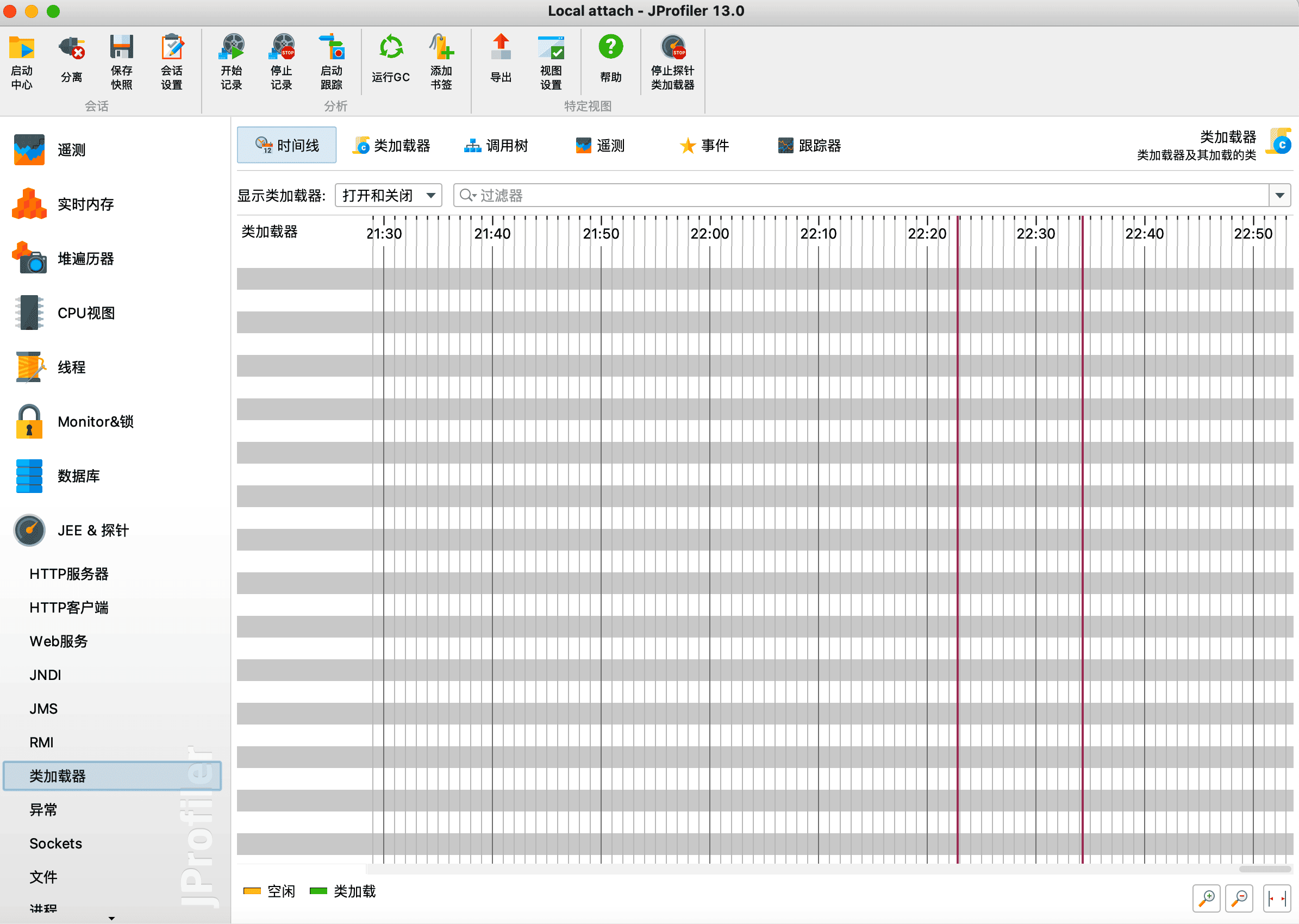

JProfile

Profiler 是一个商业的主要用于检查和跟踪系统（限于Java开发的）的性能的工具。JProfiler可以通过时时的监控系统的内存使用情况，随时监视垃圾回收，线程运行状况等手段，从而很好的监视JVM运行情况及其性能。

JProfiler 是一个全功能的Java剖析工具（profiler），专用于分析J2SE和J2EE应用程序。它把CPU、执行绪和内存的剖析组合在一个强大的应用中。 JProfiler可提供许多IDE整合和应用服务器整合用途。JProfiler直觉式的GUI让你可以找到效能瓶颈、抓出内存漏失(memory leaks)、并解决执行绪的问题。它让你得以对heap walker作资源回收器的root analysis，可以轻易找出内存漏失；heap快照（snapshot）模式让未被参照（reference）的对象、稍微被参照的对象、或在终结（finalization）队列的对象都会被移除；整合精灵以便剖析浏览器的Java外挂功能。

核心组件

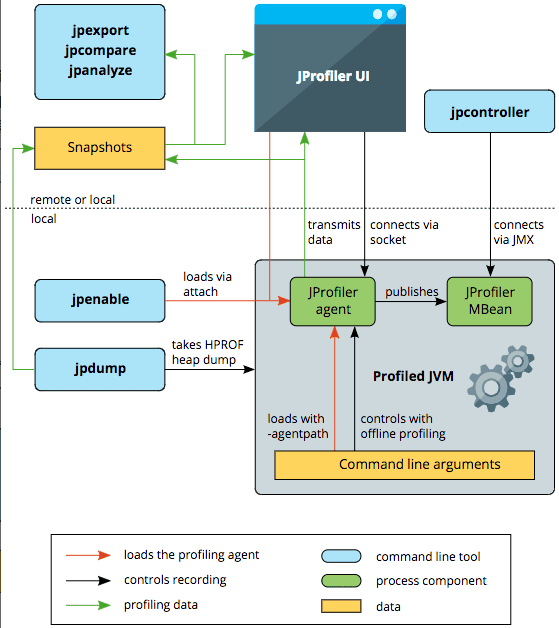

JProfiler 包含用于采集目标 JVM 分析数据的 JProfiler agent、用于可视化分析数据的 JProfiler UI、提供各种功能的命令行工具，它们之间的关系如下图所示。

JProfiler agent

JProfiler agent 是一个本地库，它可以在 JVM 启动时通过参数-agentpath:<path to native library>进行加载或者在程序运行时通过JVM Attach 机制在新窗口打开open in new window 进行加载。Agent 被成功加载后，会设置 JVMTI 环境，监听虚拟机产生的事件，如类加载、线程创建等。例如，当它监听到类加载事件后，会给这些类注入用于执行度量操作的字节码。
