Spring进阶- Spring IOC实现原理详解之IOC体系结构设计

在对IoC有了初步的认知后，我们开始对IOC的实现原理进行深入理解。本文将帮助你站在设计者的角度去看IOC最顶层的结构设计。@pdai

Spring进阶- Spring IOC实现原理详解之IOC体系结构设计
站在设计者的角度考虑设计IOC容器
Spring IoC的体系结构设计
BeanFactory和BeanRegistry：IOC容器功能规范和Bean的注册
BeanFactory定义了IOC 容器基本功能规范？
BeanFactory为何要定义这么多层次的接口？定义了哪些接口？
如何将Bean注册到BeanFactory中？BeanRegistry
BeanDefinition：各种Bean对象及其相互的关系
ApplicationContext：IOC接口设计和实现
ApplicationContext接口的设计
ApplicationContext接口的实现
参考文章

站在设计者的角度考虑设计IOC容器

如果让你来设计一个IoC容器，你会怎么设计？我们初步的通过这个问题，来帮助我们更好的理解IOC的设计。

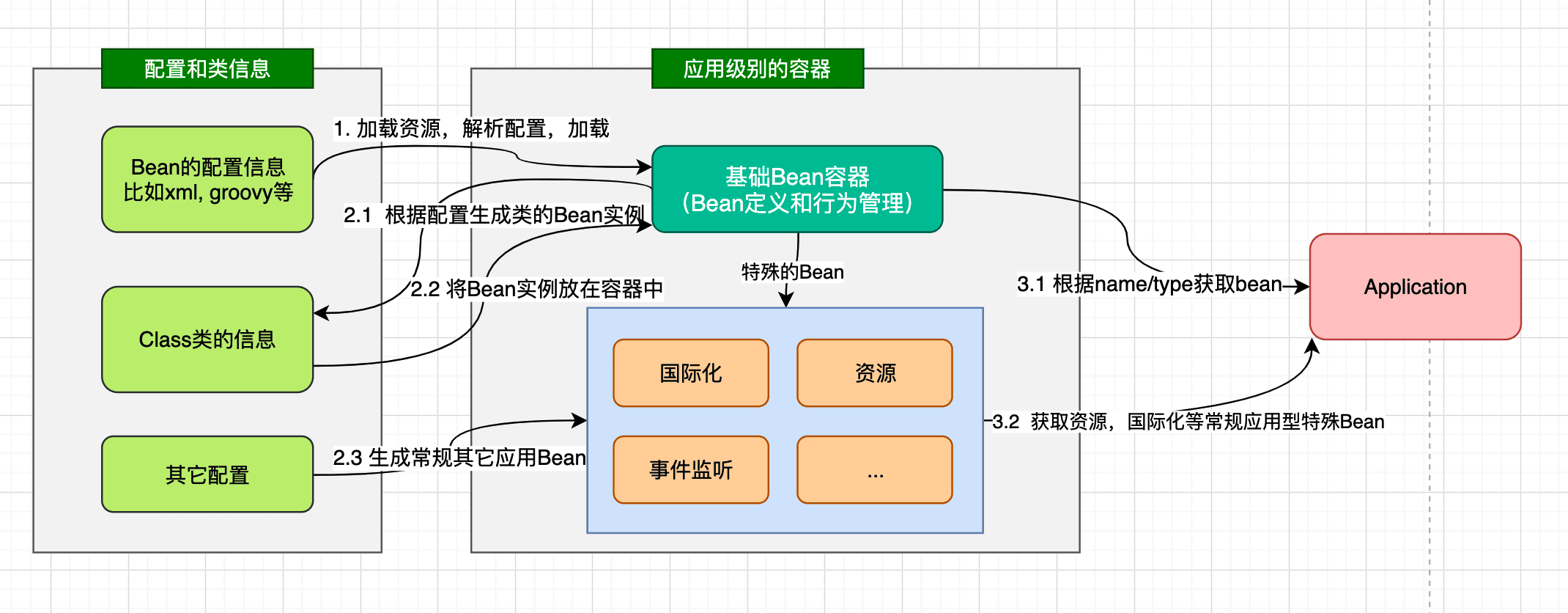

在设计时，首先需要考虑的是IOC容器的功能（输入和输出), 承接前面的文章，我们初步的画出IOC容器的整体功能。

在此基础上，我们初步的去思考，如果作为一个IOC容器的设计者，主体上应该包含哪几个部分：

加载Bean的配置（比如xml配置） * 比如不同类型资源的加载，解析成生成统一Bean的定义
根据Bean的定义加载生成Bean的实例，并放置在Bean容器中 * 比如Bean的依赖注入，Bean的嵌套，Bean存放（缓存）等
除了基础Bean外，还有常规针对企业级业务的特别Bean * 比如国际化Message，事件Event等生成特殊的类结构去支撑
对容器中的Bean提供统一的管理和调用 * 比如用工厂模式管理，提供方法根据名字/类的类型等从容器中获取Bean
...

(pdai：这种思考的过程才是建设性的，知识体系的构建才是高效的)

Spring IoC的体系结构设计

那么我们来看下Spring设计者是如何设计IoC并解决这些问题的。

BeanFactory和BeanRegistry：IOC容器功能规范和Bean的注册

Spring Bean的创建是典型的工厂模式，这一系列的Bean工厂，也即IOC容器为开发者管理对象间的依赖关系提供了很多便利和基础服务，在Spring中有许多的IOC容器的实现供用户选择和使用，这是IOC容器的基础；在顶层的结构设计主要围绕着BeanFactory和xxxRegistry进行：

BeanFactory：工厂模式定义了IOC容器的基本功能规范
BeanRegistry：向IOC容器手工注册 BeanDefinition 对象的方法

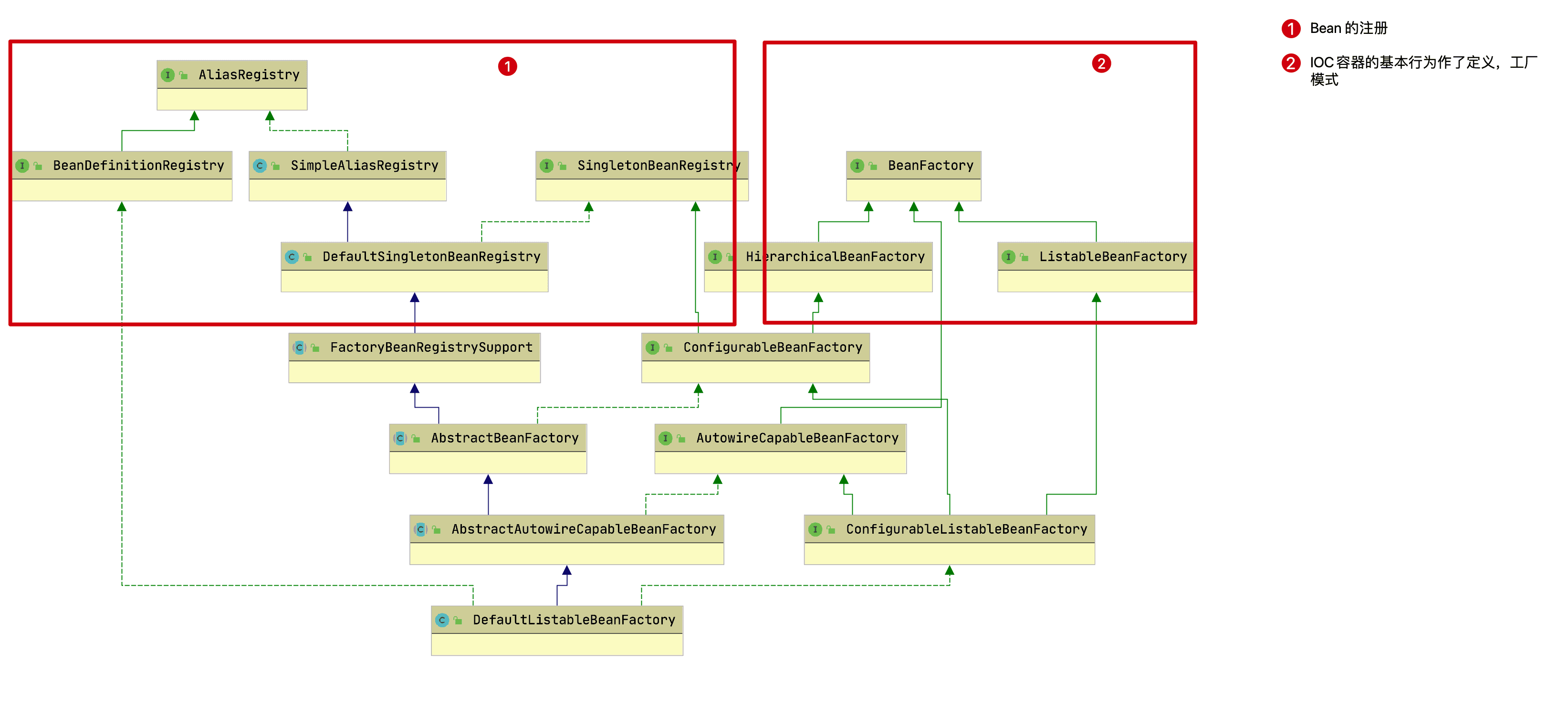

其相互关系如下：

我们再通过几个问题来辅助理解。

BeanFactory定义了IOC 容器基本功能规范？

BeanFactory作为最顶层的一个接口类，它定义了IOC容器的基本功能规范，BeanFactory 有三个子类：ListableBeanFactory、HierarchicalBeanFactory 和AutowireCapableBeanFactory。我们看下BeanFactory接口：

    public interface BeanFactory {

        //用于取消引用实例并将其与FactoryBean创建的bean区分开来。例如，如果命名的bean是FactoryBean，则获取将返回Factory，而不是Factory返回的实例。
        String FACTORY_BEAN_PREFIX = "&";

        //根据bean的名字和Class类型等来得到bean实例
        Object getBean(String name) throws BeansException;
        Object getBean(String name, Class requiredType) throws BeansException;
        Object getBean(String name, Object... args) throws BeansException;
        <T> T getBean(Class<T> requiredType) throws BeansException;
        <T> T getBean(Class<T> requiredType, Object... args) throws BeansException;

        //返回指定bean的Provider
        <T> ObjectProvider<T> getBeanProvider(Class<T> requiredType);
        <T> ObjectProvider<T> getBeanProvider(ResolvableType requiredType);

        //检查工厂中是否包含给定name的bean，或者外部注册的bean
        boolean containsBean(String name);

        //检查所给定name的bean是否为单例/原型
        boolean isSingleton(String name) throws NoSuchBeanDefinitionException;
        boolean isPrototype(String name) throws NoSuchBeanDefinitionException;

        //判断所给name的类型与type是否匹配
        boolean isTypeMatch(String name, ResolvableType typeToMatch) throws NoSuchBeanDefinitionException;
        boolean isTypeMatch(String name, Class<?> typeToMatch) throws NoSuchBeanDefinitionException;

        //获取给定name的bean的类型
        @Nullable
        Class<?> getType(String name) throws NoSuchBeanDefinitionException;

        //返回给定name的bean的别名
        String[] getAliases(String name);

    }

BeanFactory为何要定义这么多层次的接口？定义了哪些接口？

主要是为了区分在 Spring 内部在操作过程中对象的传递和转化过程中，对对象的数据访问所做的限制。有哪些接口呢？

ListableBeanFactory：该接口定义了访问容器中 Bean 基本信息的若干方法，如查看Bean 的个数、获取某一类型 Bean 的配置名、查看容器中是否包括某一 Bean 等方法；
HierarchicalBeanFactory：父子级联 IoC 容器的接口，子容器可以通过接口方法访问父容器；通过 HierarchicalBeanFactory 接口， Spring 的 IoC 容器可以建立父子层级关联的容器体系，子容器可以访问父容器中的 Bean，但父容器不能访问子容器的 Bean。Spring 使用父子容器实现了很多功能，比如在 Spring MVC 中，展现层 Bean 位于一个子容器中，而业务层和持久层的 Bean 位于父容器中。这样，展现层 Bean 就可以引用业务层和持久层的 Bean，而业务层和持久层的 Bean 则看不到展现层的 Bean。
ConfigurableBeanFactory：是一个重要的接口，增强了 IoC 容器的可定制性，它定义了设置类装载器、属性编辑器、容器初始化后置处理器等方法；
ConfigurableListableBeanFactory: ListableBeanFactory 和 ConfigurableBeanFactory的融合；
AutowireCapableBeanFactory：定义了将容器中的 Bean 按某种规则（如按名字匹配、按类型匹配等）进行自动装配的方法；

如何将Bean注册到BeanFactory中？BeanRegistry

Spring 配置文件中每一个<bean>节点元素在 Spring 容器里都通过一个 BeanDefinition 对象表示，它描述了 Bean 的配置信息。而 BeanDefinitionRegistry 接口提供了向容器手工注册 BeanDefinition 对象的方法。

BeanDefinition：各种Bean对象及其相互的关系

Bean对象存在依赖嵌套等关系，所以设计者设计了BeanDefinition，它用来对Bean对象及关系定义；我们在理解时只需要抓住如下三个要点：

BeanDefinition 定义了各种Bean对象及其相互的关系
BeanDefinitionReader 这是BeanDefinition的解析器
BeanDefinitionHolder 这是BeanDefination的包装类，用来存储BeanDefinition，name以及aliases等。
BeanDefinition

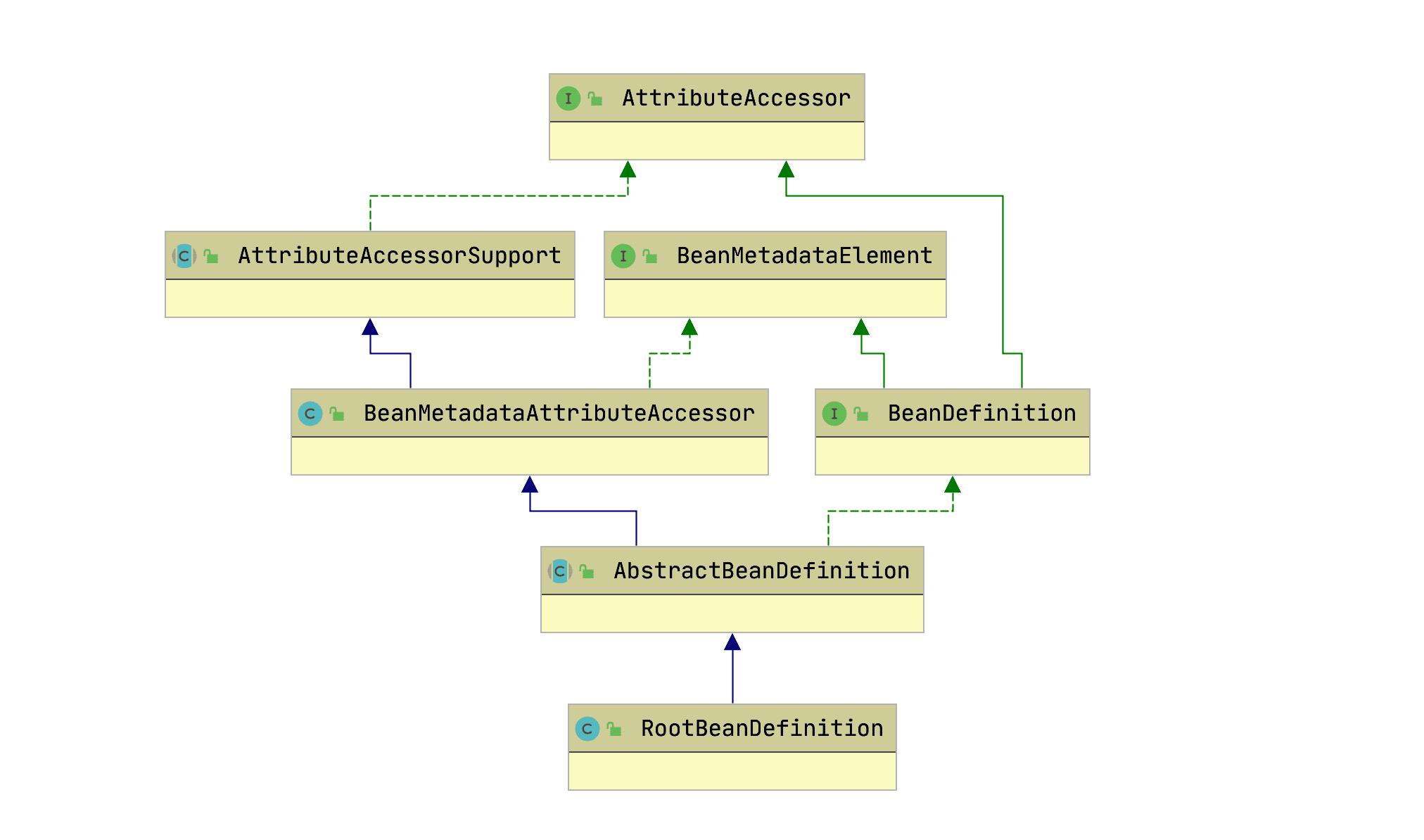

SpringIOC容器管理了我们定义的各种Bean对象及其相互的关系，Bean对象在Spring实现中是以BeanDefinition来描述的，其继承体系如下

BeanDefinitionReader

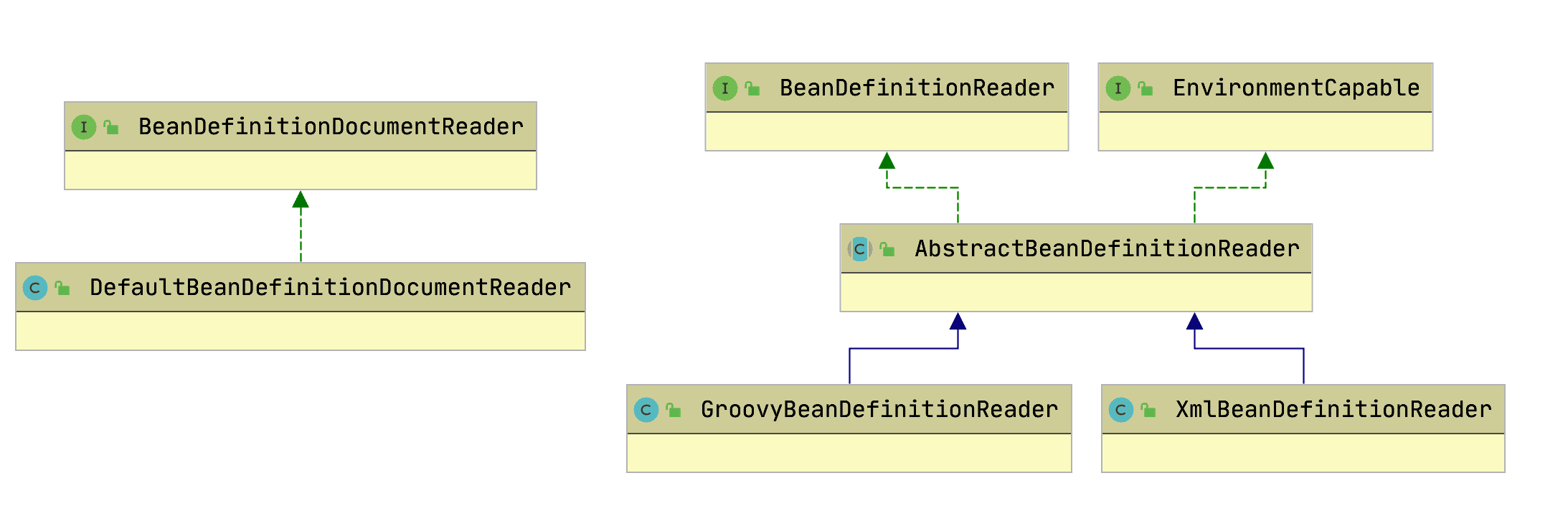

Bean 的解析过程非常复杂，功能被分的很细，因为这里需要被扩展的地方很多，必须保证有足够的灵活性，以应对可能的变化。Bean 的解析主要就是对 Spring 配置文件的解析。这个解析过程主要通过下图中的类完成：

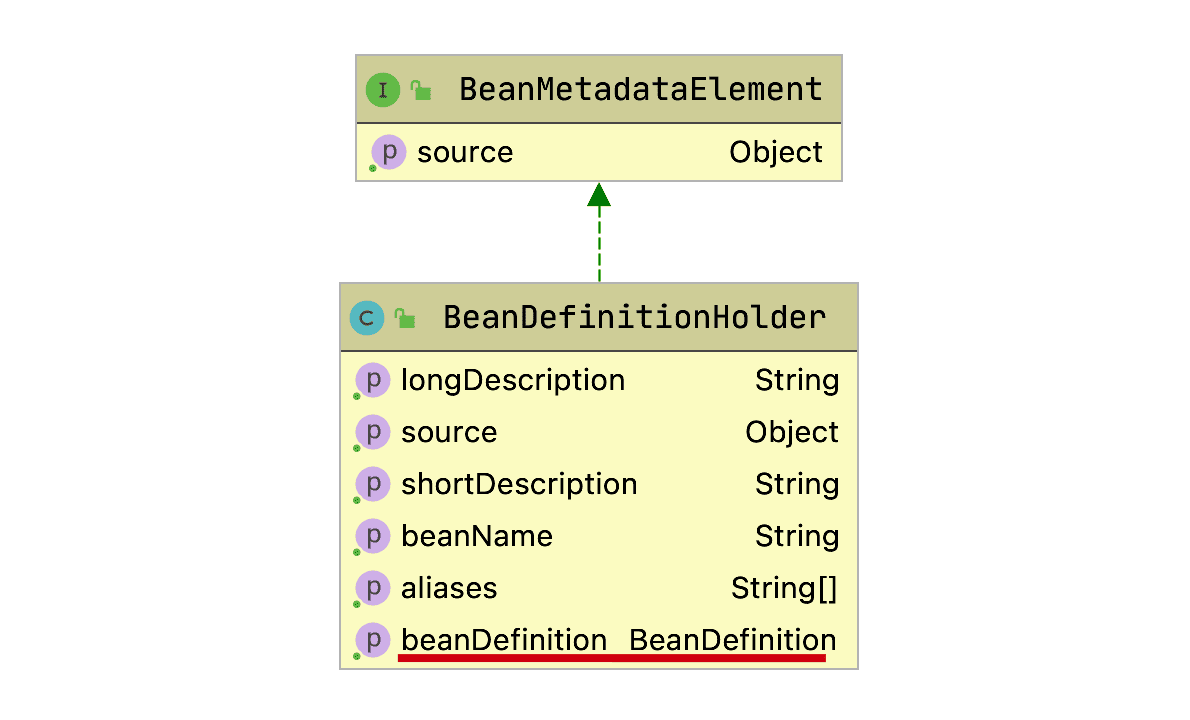

BeanDefinitionHolder

BeanDefinitionHolder 这是BeanDefination的包装类，用来存储BeanDefinition，name以及aliases等

ApplicationContext：IOC接口设计和实现

IoC容器的接口类是ApplicationContext，很显然它必然继承BeanFactory对Bean规范（最基本的ioc容器的实现）进行定义。而ApplicationContext表示的是应用的上下文，除了对Bean的管理外，还至少应该包含了

访问资源：对不同方式的Bean配置（即资源）进行加载。(实现ResourcePatternResolver接口)
国际化: 支持信息源，可以实现国际化。（实现MessageSource接口）
应用事件: 支持应用事件。(实现ApplicationEventPublisher接口)

ApplicationContext接口的设计

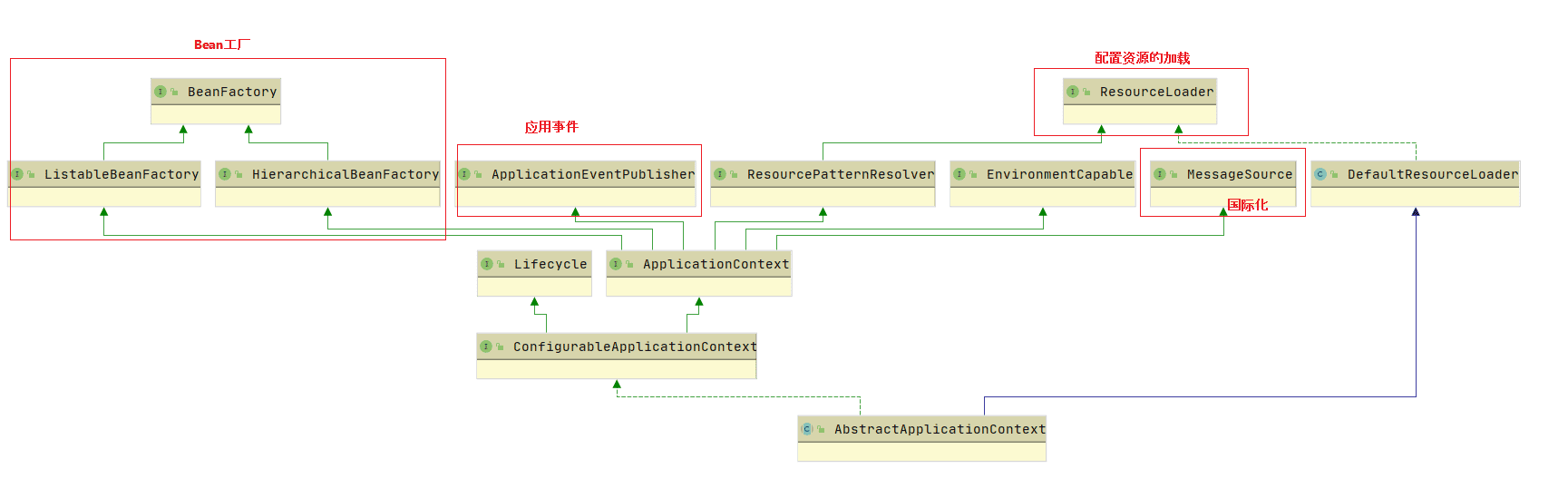

我们来看下ApplicationContext整体结构

HierarchicalBeanFactory 和 ListableBeanFactory： ApplicationContext 继承了 HierarchicalBeanFactory 和 ListableBeanFactory 接口，在此基础上，还通过多个其他的接口扩展了 BeanFactory 的功能：
ApplicationEventPublisher：让容器拥有发布应用上下文事件的功能，包括容器启动事件、关闭事件等。实现了 ApplicationListener 事件监听接口的 Bean 可以接收到容器事件，并对事件进行响应处理。在 ApplicationContext 抽象实现类AbstractApplicationContext 中，我们可以发现存在一个 ApplicationEventMulticaster，它负责保存所有监听器，以便在容器产生上下文事件时通知这些事件监听者。
MessageSource：为应用提供 i18n 国际化消息访问的功能；
ResourcePatternResolver ：所有 ApplicationContext 实现类都实现了类似于PathMatchingResourcePatternResolver 的功能，可以通过带前缀的 Ant 风格的资源文件路径装载 Spring 的配置文件。
LifeCycle：该接口是 Spring 2.0 加入的，该接口提供了 start()和 stop()两个方法，主要用于控制异步处理过程。在具体使用时，该接口同时被 ApplicationContext 实现及具体 Bean 实现， ApplicationContext 会将 start/stop 的信息传递给容器中所有实现了该接口的 Bean，以达到管理和控制 JMX、任务调度等目的。

ApplicationContext接口的实现

在考虑ApplicationContext接口的实现时，关键的点在于，不同Bean的配置方式（比如xml,groovy,annotation等）有着不同的资源加载方式，这便衍生除了众多ApplicationContext的实现类。

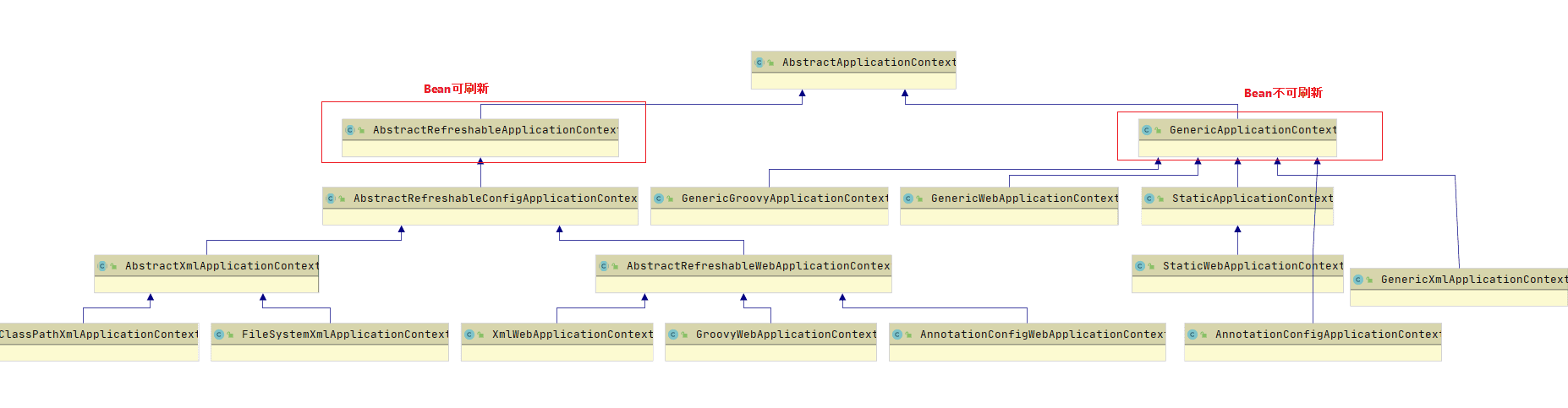

第一，从类结构设计上看，围绕着是否需要Refresh容器衍生出两个抽象类：

GenericApplicationContext：是初始化的时候就创建容器，往后的每次refresh都不会更改
AbstractRefreshableApplicationContext： AbstractRefreshableApplicationContext及子类的每次refresh都是先清除已有(如果不存在就创建)的容器，然后再重新创建；AbstractRefreshableApplicationContext及子类无法做到GenericApplicationContext混合搭配从不同源头获取bean的定义信息

第二，从加载的源来看（比如xml,groovy,annotation等），衍生出众多类型的ApplicationContext, 典型比如:

FileSystemXmlApplicationContext：从文件系统下的一个或多个xml配置文件中加载上下文定义，也就是说系统盘符中加载xml配置文件。
ClassPathXmlApplicationContext：从类路径下的一个或多个xml配置文件中加载上下文定义，适用于xml配置的方式。
AnnotationConfigApplicationContext：从一个或多个基于java的配置类中加载上下文定义，适用于java注解的方式。
ConfigurableApplicationContext：扩展于 ApplicationContext，它新增加了两个主要的方法： refresh()和 close()，让 ApplicationContext 具有启动、刷新和关闭应用上下文的能力。在应用上下文关闭的情况下调用 refresh()即可启动应用上下文，在已经启动的状态下，调用 refresh()则清除缓存并重新装载配置信息，而调用close()则可关闭应用上下文。这些接口方法为容器的控制管理带来了便利，但作为开发者，我们并不需要过多关心这些方法。

第三，更进一步理解： 设计者在设计时AnnotationConfigApplicationContext为什么是继承GenericApplicationContext？因为基于注解的配置，是不太会被运行时修改的，这意味着不需要进行动态Bean配置和刷新容器，所以只需要GenericApplicationContext。而基于XML这种配置文件，这种文件是容易修改的，需要动态性刷新Bean的支持，所以XML相关的配置必然继承AbstractRefreshableApplicationContext；且存在多种xml的加载方式（位置不同的设计），所以必然会设计出AbstractXmlApplicationContext, 其中包含对XML配置解析成BeanDefination的过程。那么细心的你从上图可以发现AnnotationWebConfigApplicationContext却是继承了AbstractRefreshableApplicationContext而不是GenericApplicationContext， 为什么AnnotationWebConfigApplicationContext继承自AbstractRefreshableApplicationContext呢 ？因为用户可以通过ApplicationContextInitializer来设置contextInitializerClasses（context-param / init-param），在这种情况下用户倾向于刷新Bean的，所以设计者选择让AnnotationWebConfigApplicationContext继承了AbstractRefreshableApplicationContext。（如下是源码中Spring设计者对它的解释）

     * <p>As an alternative to setting the "contextConfigLocation" parameter, users may
     * implement an {@link org.springframework.context.ApplicationContextInitializer
     * ApplicationContextInitializer} and set the
     * {@linkplain ContextLoader#CONTEXT_INITIALIZER_CLASSES_PARAM "contextInitializerClasses"}
     * context-param / init-param. In such cases, users should favor the {@link #refresh()}
     * and {@link #scan(String...)} methods over the {@link #setConfigLocation(String)}
     * method, which is primarily for use by {@code ContextLoader}.

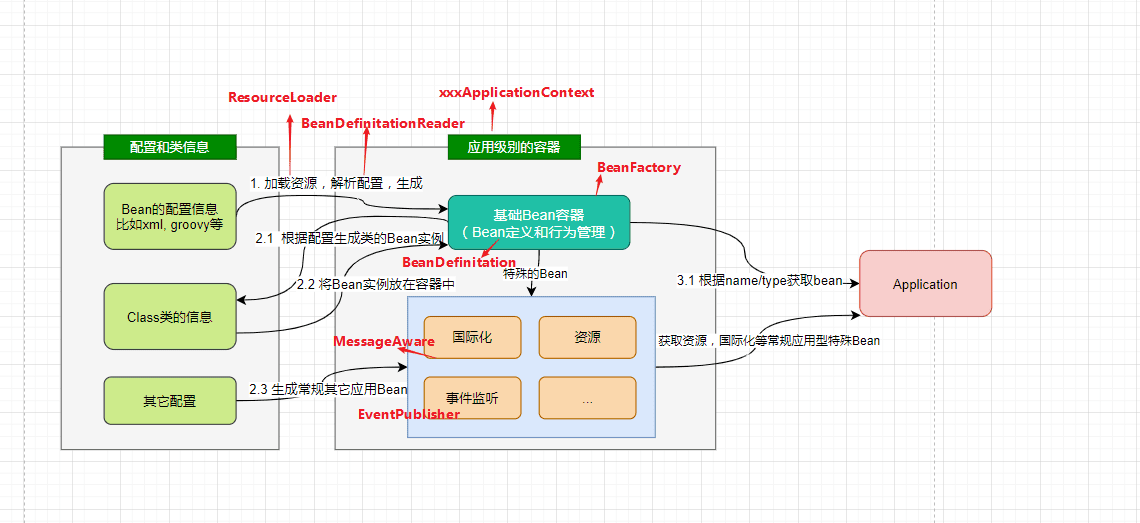

我们把之前的设计要点和设计结构结合起来看：

到此，基本可以帮助你从顶层构建对IoC容器的设计理解，而不是过早沉溺于代码的细节; 所以《Java全栈知识体系》最大的目标是帮助你构筑体系化的认知，如果你自己去看源码而不站在顶层设计角度出发，你多半会捡了芝麻丢了西瓜，时间一长啥印象没有。@pdai

参考文章

https://www.cnblogs.com/ITtangtang/p/3978349.html
