Spring基础 - SpringMVC请求流程和案例

前文我们介绍了Spring框架和Spring框架中最为重要的两个技术点（IOC和AOP），那我们如何更好的构建上层的应用呢（比如web 应用），这便是SpringMVC；Spring MVC是Spring在Spring Container Core和AOP等技术基础上，遵循上述Web MVC的规范推出的web开发框架，目的是为了简化Java栈的web开发。本文主要介绍SpringMVC主要的流程和基础案例的编写和运行。@pdai

Spring基础 - SpringMVC请求流程和案例
引入
什么是MVC
什么是Spring MVC
Spring MVC的请求流程
核心架构的具体流程步骤
对上述流程的补充
Spring MVC案例
Maven包引入
业务代码的编写
webapp下的web.xml
springmvc.xml
JSP视图
部署测试
示例源码

引入

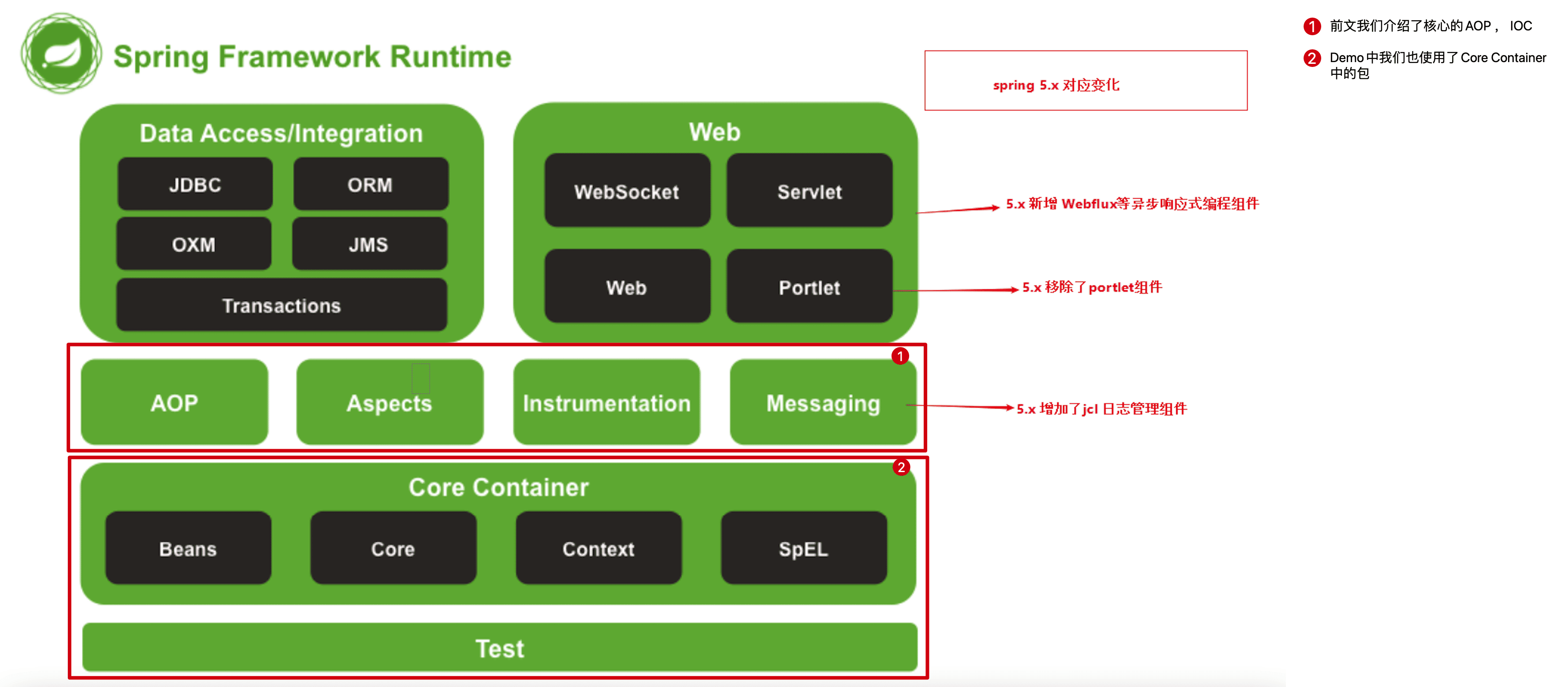

前文我们介绍了Spring框架和Spring框架中最为重要的两个技术点（IOC和AOP），同时我们也通过几个Demo应用了Core Container中包

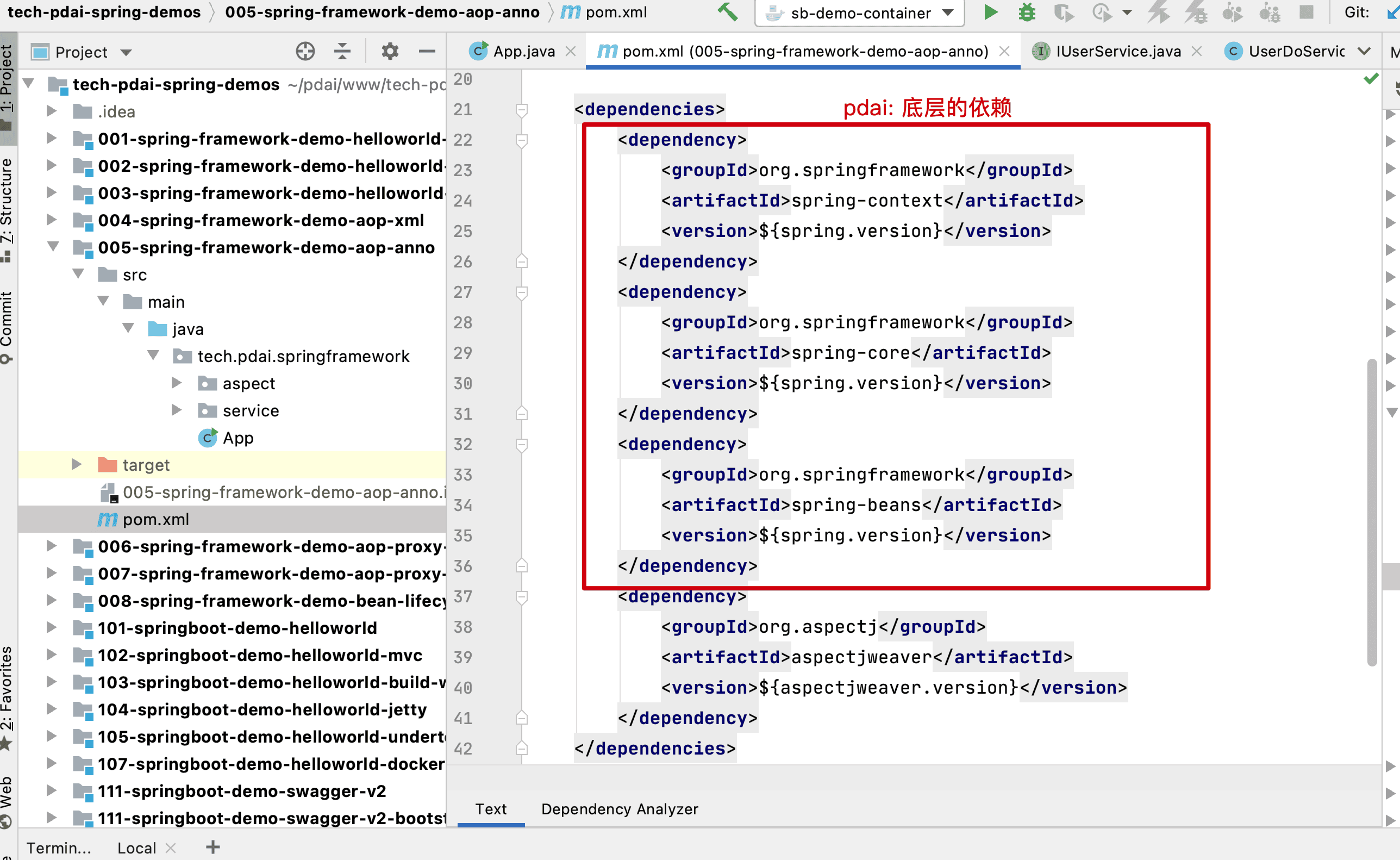

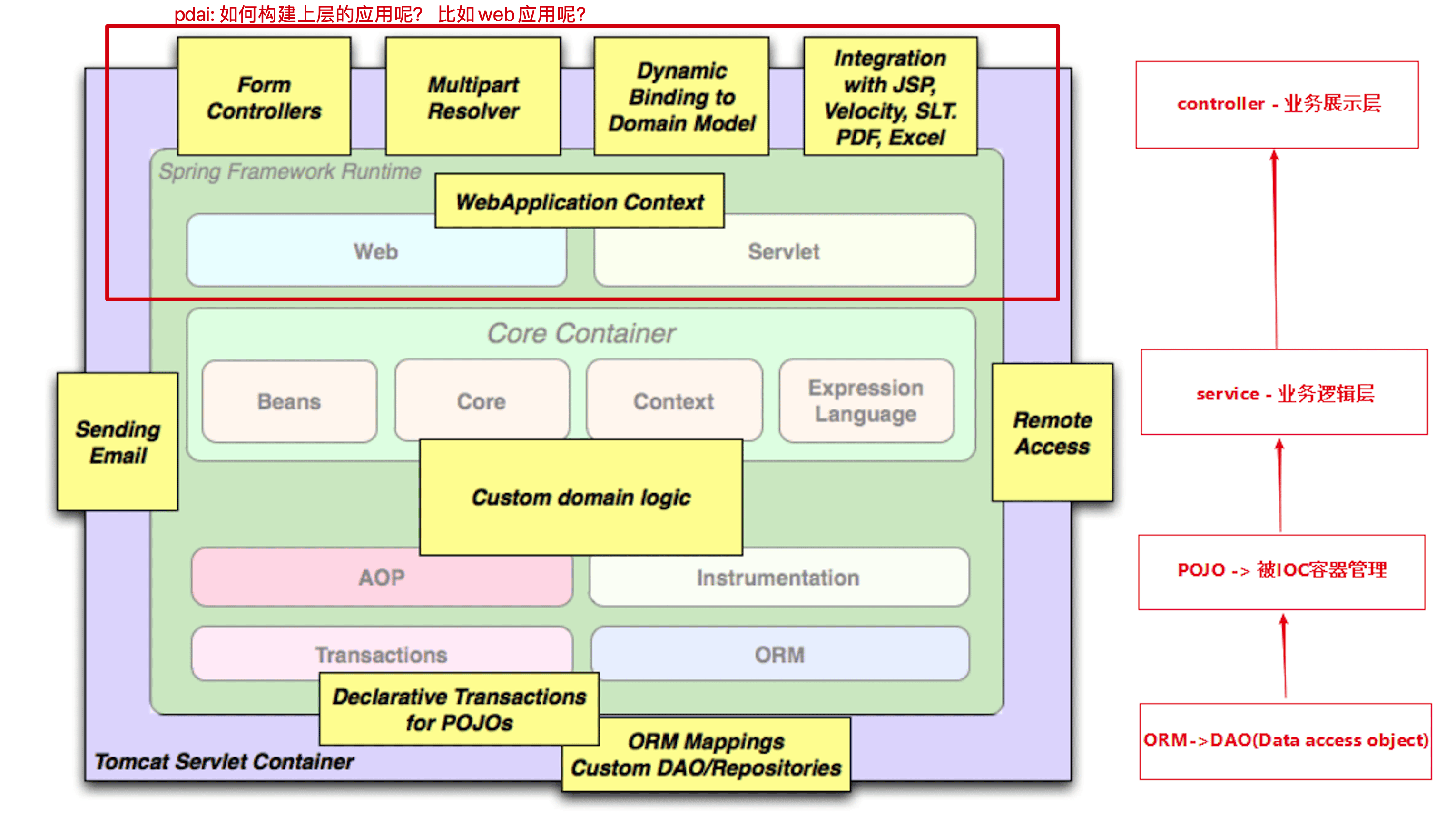

Demo中core container中包使用如下

那么问题是，我们如何更好的构建上层的应用呢？比如web 应用？

针对上层的Web应用，SpringMVC诞生了，它也是Spring技术栈中最为重要的一个框架。 所以为了更好的帮助你串联整个知识体系，我列出了几个问题，通过如下几个问题帮你深入浅出的构建对SpringMVC的认知。

Java技术栈的Web应用是如何发展的？
什么是MVC，什么是SpringMVC？
SpringMVC主要的请求流程是什么样的？
SpringMVC中还有哪些组件？
如何编写一个简单的SpringMVC程序呢？

什么是MVC

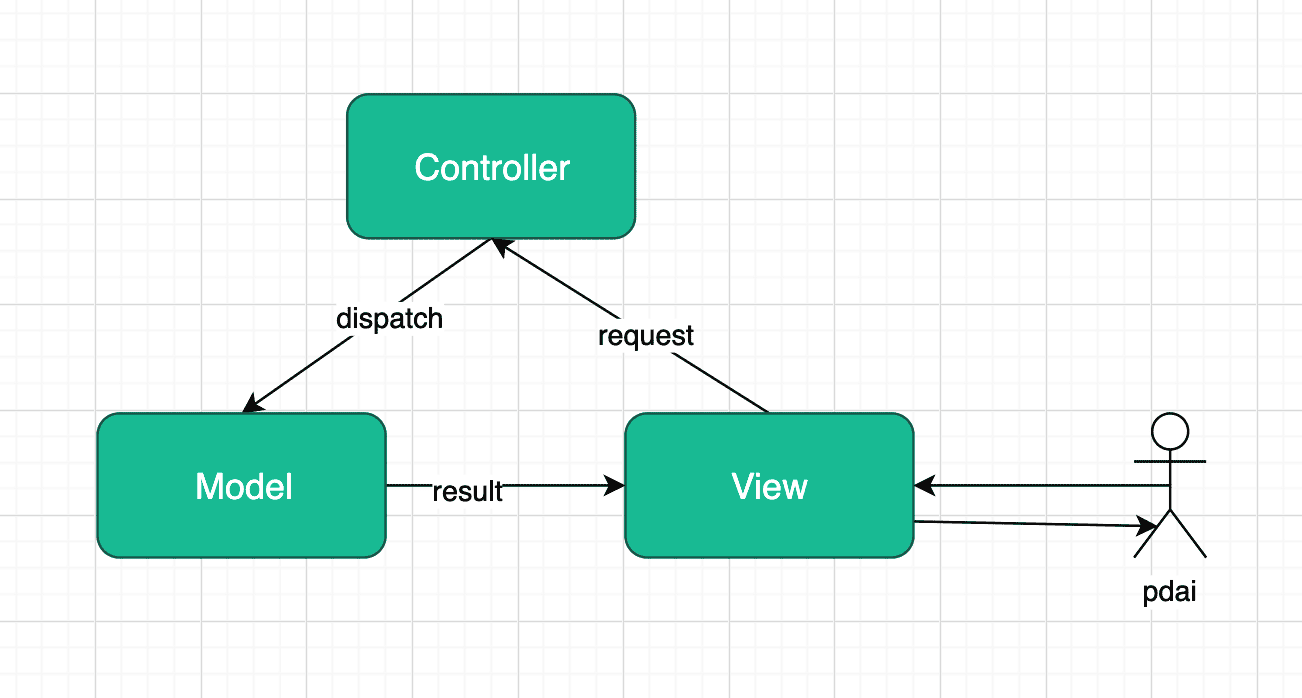

MVC英文是Model View Controller，是模型(model)－视图(view)－控制器(controller)的缩写，一种软件设计规范。本质上也是一种解耦。

用一种业务逻辑、数据、界面显示分离的方法，将业务逻辑聚集到一个部件里面，在改进和个性化定制界面及用户交互的同时，不需要重新编写业务逻辑。MVC被独特的发展起来用于映射传统的输入、处理和输出功能在一个逻辑的图形化用户界面的结构中。

Model（模型）是应用程序中用于处理应用程序数据逻辑的部分。通常模型对象负责在数据库中存取数据。
View（视图）是应用程序中处理数据显示的部分。通常视图是依据模型数据创建的。
Controller（控制器）是应用程序中处理用户交互的部分。通常控制器负责从视图读取数据，控制用户输入，并向模型发送数据。

什么是Spring MVC

简单而言，Spring MVC是Spring在Spring Container Core和AOP等技术基础上，遵循上述Web MVC的规范推出的web开发框架，目的是为了简化Java栈的web开发。@pdai

(PS：从我的理解就上述一句话，为了读者学习，这里找了下kaitao老师写的SpringMVC的介绍) Spring Web MVC 是一种基于Java 的实现了Web MVC 设计模式的请求驱动类型的轻量级Web 框架，即使用了MVC 架构模式的思想，将 web 层进行职责解耦，基于请求驱动指的就是使用请求-响应模型，框架的目的就是帮助我们简化开发，Spring Web MVC 也是要简化我们日常Web 开发的。 相关特性如下：

让我们能非常简单的设计出干净的Web 层和薄薄的Web 层；
进行更简洁的Web 层的开发；
天生与Spring 框架集成（如IoC 容器、AOP 等）；
提供强大的约定大于配置的契约式编程支持；
能简单的进行Web 层的单元测试；
支持灵活的URL 到页面控制器的映射；
非常容易与其他视图技术集成，如 Velocity、FreeMarker 等等，因为模型数据不放在特定的 API 里，而是放在一个 Model 里（Map 数据结构实现，因此很容易被其他框架使用）；
非常灵活的数据验证、格式化和数据绑定机制，能使用任何对象进行数据绑定，不必实现特定框架的API；
提供一套强大的JSP 标签库，简化JSP 开发；
支持灵活的本地化、主题等解析；
更加简单的异常处理；
对静态资源的支持；
支持Restful 风格。

Spring MVC的请求流程

Spring Web MVC 框架也是一个基于请求驱动的Web 框架，并且也使用了前端控制器模式来进行设计，再根据请求映射规则分发给相应的页面控制器（动作/处理器）进行处理。

核心架构的具体流程步骤

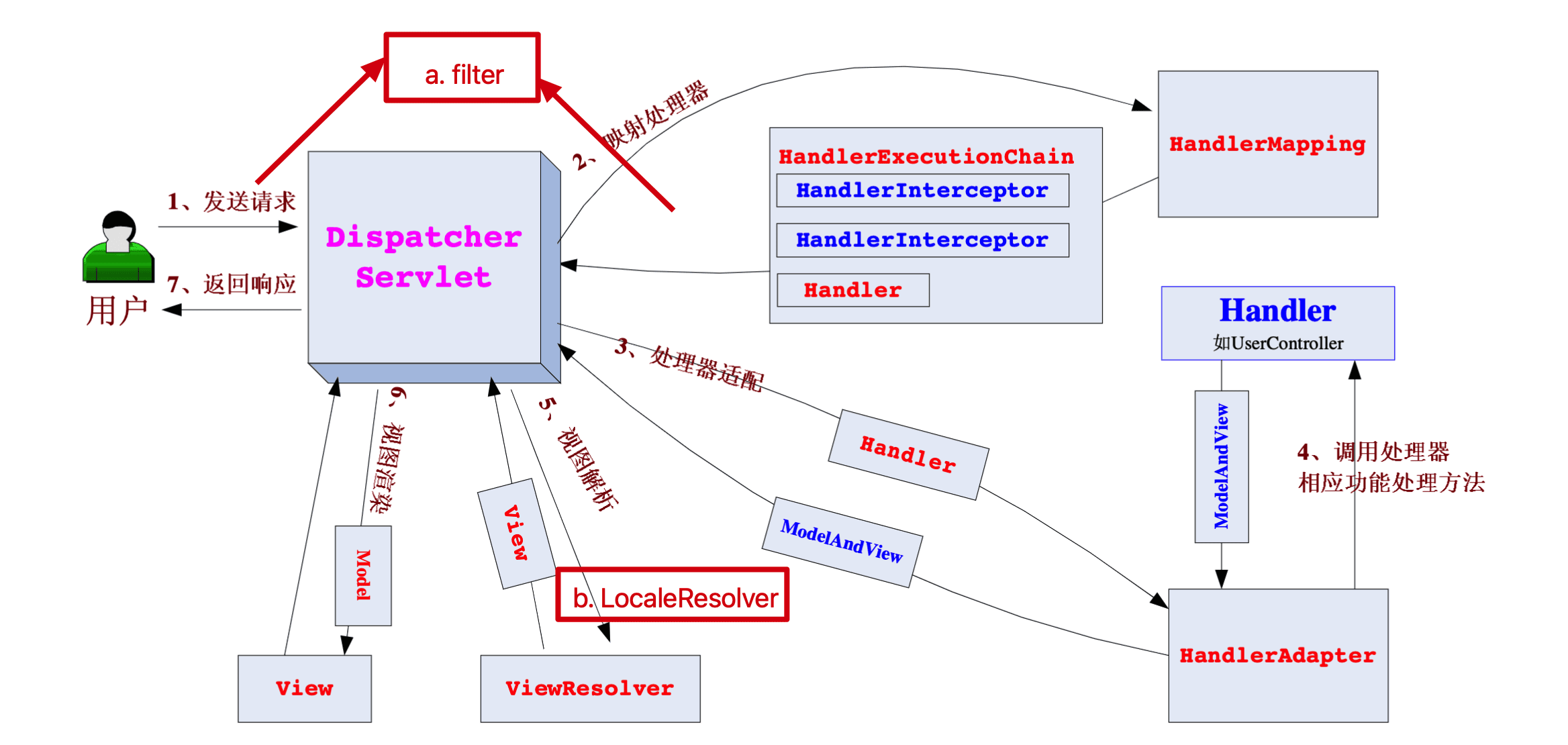

首先让我们整体看一下Spring Web MVC 处理请求的流程：

核心架构的具体流程步骤如下：

首先用户发送请求——>DispatcherServlet，前端控制器收到请求后自己不进行处理，而是委托给其他的解析器进行处理，作为统一访问点，进行全局的流程控制；
DispatcherServlet——>HandlerMapping， HandlerMapping 将会把请求映射为 HandlerExecutionChain 对象（包含一个Handler 处理器（页面控制器）对象、多个HandlerInterceptor 拦截器）对象，通过这种策略模式，很容易添加新的映射策略；
DispatcherServlet——>HandlerAdapter，HandlerAdapter 将会把处理器包装为适配器，从而支持多种类型的处理器，即适配器设计模式的应用，从而很容易支持很多类型的处理器；
HandlerAdapter——>处理器功能处理方法的调用，HandlerAdapter 将会根据适配的结果调用真正的处理器的功能处理方法，完成功能处理；并返回一个ModelAndView 对象（包含模型数据、逻辑视图名）；
ModelAndView 的逻辑视图名——> ViewResolver，ViewResolver 将把逻辑视图名解析为具体的View，通过这种策略模式，很容易更换其他视图技术；
View——>渲染，View 会根据传进来的Model 模型数据进行渲染，此处的Model 实际是一个Map 数据结构，因此很容易支持其他视图技术；
返回控制权给DispatcherServlet，由DispatcherServlet 返回响应给用户，到此一个流程结束。

对上述流程的补充

上述流程只是核心流程，这里我们再补充一些其它组件：

Filter(ServletFilter)

进入Servlet前可以有preFilter, Servlet处理之后还可有postFilter

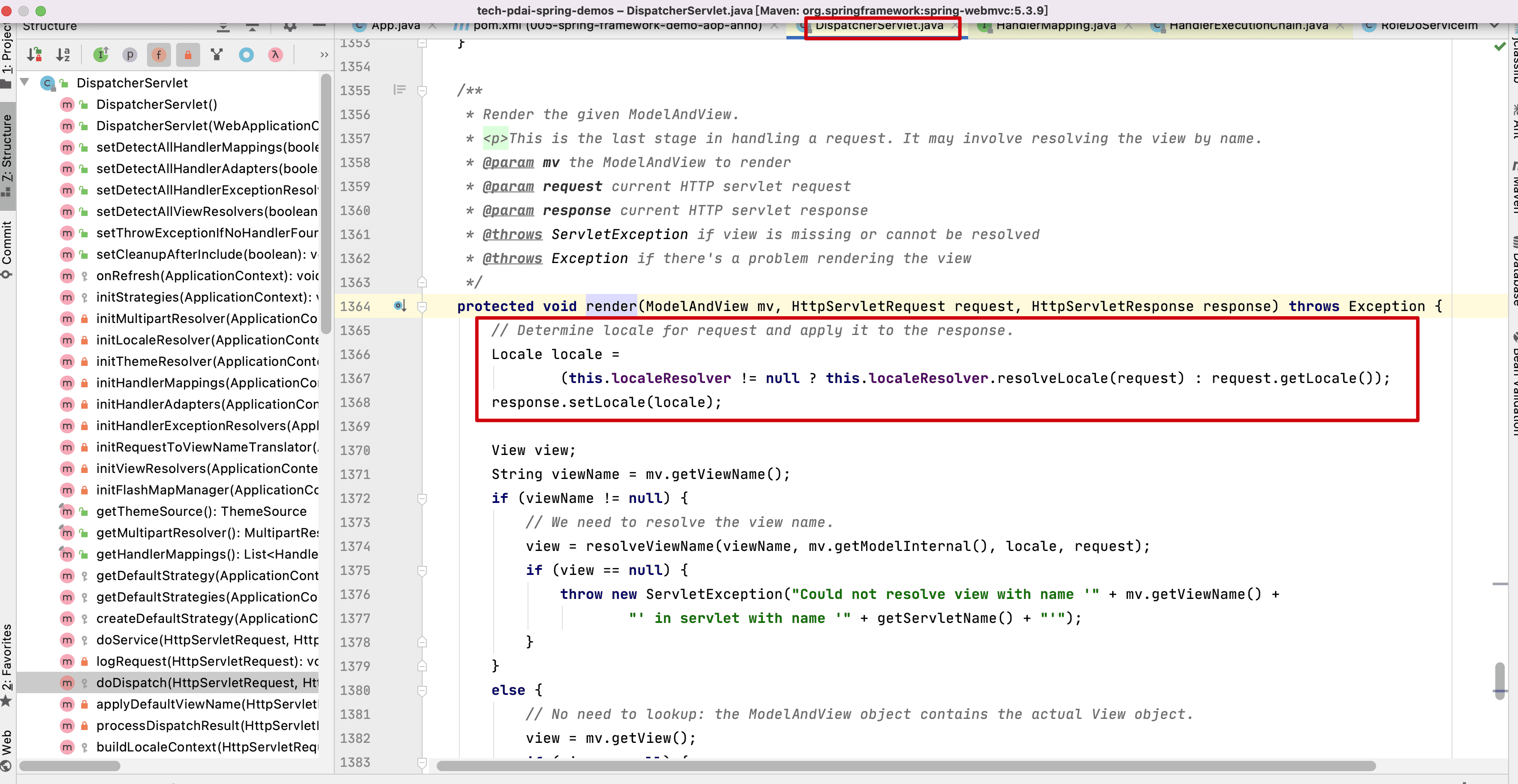

LocaleResolver

在视图解析/渲染时，还需要考虑国际化(Local)，显然这里需要有LocaleResolver.

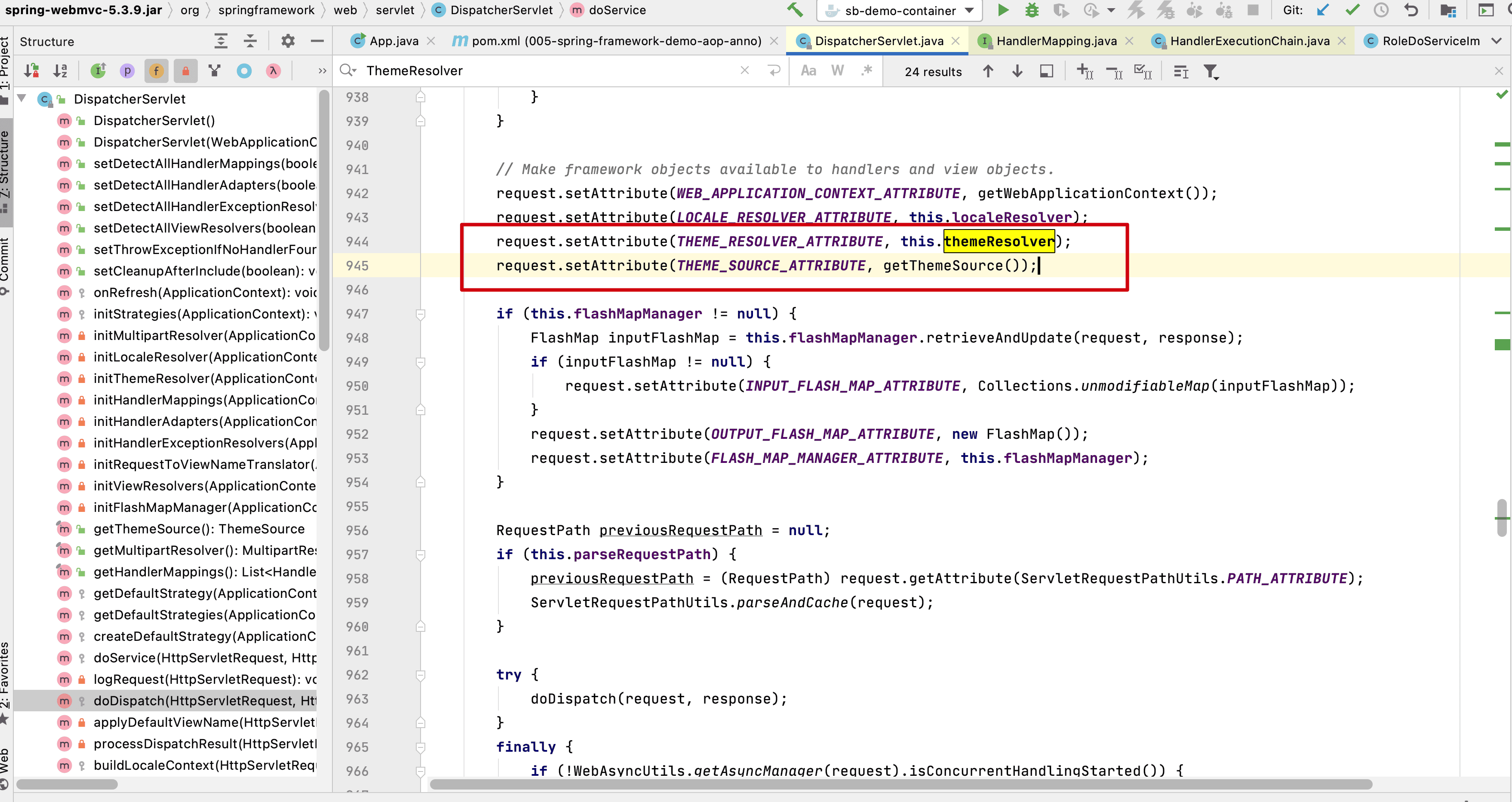

ThemeResolver

如何控制视图样式呢？SpringMVC中还设计了ThemeSource接口和ThemeResolver，包含一些静态资源的集合(样式及图片等），用来控制应用的视觉风格。

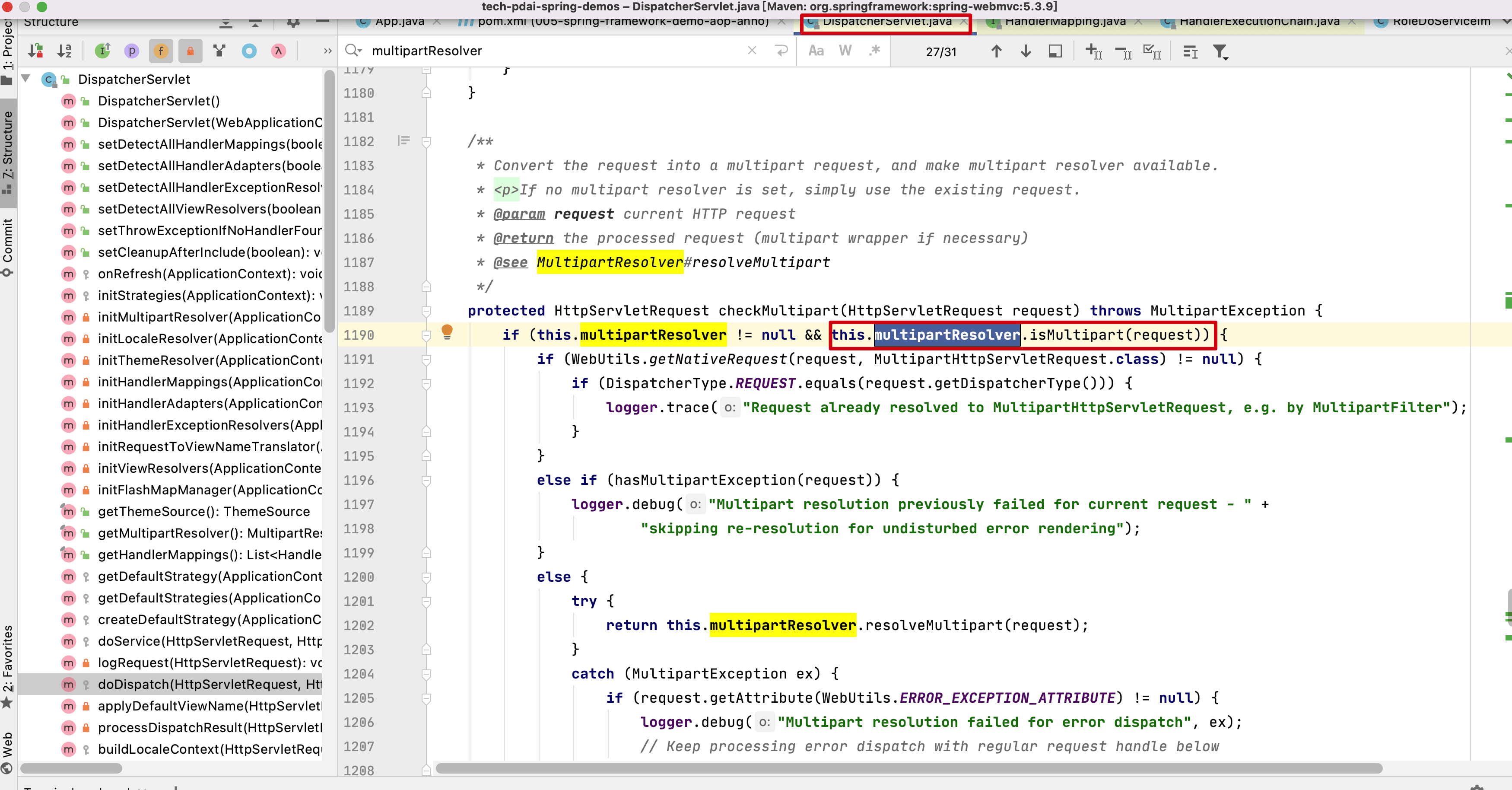

对于文件的上传请求？

对于常规请求上述流程是合理的，但是如果是文件的上传请求，那么就不太一样了；所以这里便出现了MultipartResolver。

Spring MVC案例

这里主要向你展示一个基本的SpringMVC例子，后文中将通过以Debug的方式分析源码。

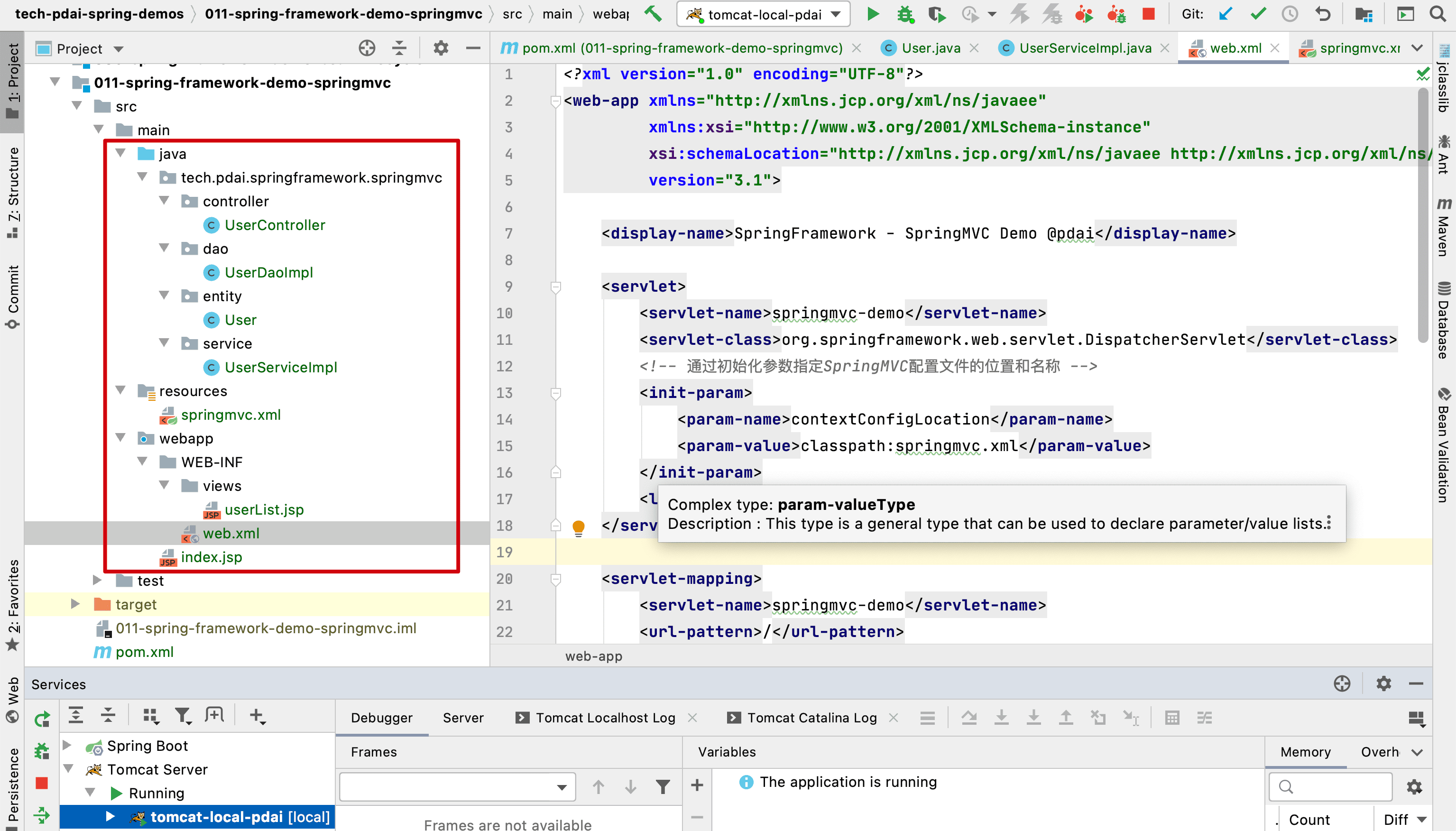

本例子中主要文件和结构如下：

Maven包引入

主要引入spring-webmvc包（spring-webmvc包中已经包含了Spring Core Container相关的包），以及servlet和jstl（JSP中使用jstl)的包。

    <?xml version="1.0" encoding="UTF-8"?>
    <project xmlns="http://maven.apache.org/POM/4.0.0" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd">
        <parent>
            <artifactId>tech-pdai-spring-demos</artifactId>
            <groupId>tech.pdai</groupId>
            <version>1.0-SNAPSHOT</version>
        </parent>
        <modelVersion>4.0.0</modelVersion>

        <artifactId>011-spring-framework-demo-springmvc</artifactId>
        <version>1.0-SNAPSHOT</version>
        <packaging>war</packaging>

        <properties>
            <maven.compiler.source>8</maven.compiler.source>
            <maven.compiler.target>8</maven.compiler.target>
            <spring.version>5.3.9</spring.version>
            <servlet.version>4.0.1</servlet.version>
        </properties>

        <dependencies>
            <dependency>
                <groupId>org.springframework</groupId>
                <artifactId>spring-webmvc</artifactId>
                <version>${spring.version}</version>
            </dependency>
            <dependency>
                <groupId>javax.servlet</groupId>
                <artifactId>javax.servlet-api</artifactId>
                <version>${servlet.version}</version>
            </dependency>

            <dependency>
                <groupId>javax.servlet</groupId>
                <artifactId>jstl</artifactId>
                <version>1.2</version>
            </dependency>
            <dependency>
                <groupId>taglibs</groupId>
                <artifactId>standard</artifactId>
                <version>1.1.2</version>
            </dependency>
        </dependencies>

    </project>

业务代码的编写

User实体

    package tech.pdai.springframework.springmvc.entity;

    /** * @author pdai */
    public class User {

        /** * user's name. */
        private String name;

        /** * user's age. */
        private int age;

        /** * init. * * @param name name * @param age age */
        public User(String name, int age) {
            this.name = name;
            this.age = age;
        }

        public String getName() {
            return name;
        }

        public void setName(String name) {
            this.name = name;
        }

        public int getAge() {
            return age;
        }

        public void setAge(int age) {
            this.age = age;
        }
    }

Dao

    package tech.pdai.springframework.springmvc.dao;

    import org.springframework.stereotype.Repository;
    import tech.pdai.springframework.springmvc.entity.User;

    import java.util.Collections;
    import java.util.List;

    /** * @author pdai */
    @Repository
    public class UserDaoImpl {

        /** * mocked to find user list. * * @return user list */
        public List<User> findUserList() {
            return Collections.singletonList(new User("pdai", 18));
        }
    }

Service

    package tech.pdai.springframework.springmvc.service;

    import org.springframework.beans.factory.annotation.Autowired;
    import org.springframework.stereotype.Service;
    import tech.pdai.springframework.springmvc.dao.UserDaoImpl;
    import tech.pdai.springframework.springmvc.entity.User;

    import java.util.List;

    /** * @author pdai */
    @Service
    public class UserServiceImpl {

        /** * user dao impl. */
        @Autowired
        private UserDaoImpl userDao;

        /** * find user list. * * @return user list */
        public List<User> findUserList() {
            return userDao.findUserList();
        }

    }

Controller

    package tech.pdai.springframework.springmvc.controller;

    import org.springframework.beans.factory.annotation.Autowired;
    import org.springframework.stereotype.Controller;
    import org.springframework.web.bind.annotation.RequestMapping;
    import org.springframework.web.servlet.ModelAndView;
    import tech.pdai.springframework.springmvc.service.UserServiceImpl;

    import javax.servlet.http.HttpServletRequest;
    import javax.servlet.http.HttpServletResponse;
    import java.util.Date;

    /** * User Controller. * * @author pdai */
    @Controller
    public class UserController {

        @Autowired
        private UserServiceImpl userService;

        /** * find user list. * * @param request request * @param response response * @return model and view */
        @RequestMapping("/user")
        public ModelAndView list(HttpServletRequest request, HttpServletResponse response) {
            ModelAndView modelAndView = new ModelAndView();
            modelAndView.addObject("dateTime", new Date());
            modelAndView.addObject("userList", userService.findUserList());
            modelAndView.setViewName("userList"); // views目录下userList.jsp
            return modelAndView;
        }
    }

webapp下的web.xml

（创建上图的文件结构） webapp下的web.xml如下：

    <?xml version="1.0" encoding="UTF-8"?>
    <web-app xmlns="http://xmlns.jcp.org/xml/ns/javaee" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" xsi:schemaLocation="http://xmlns.jcp.org/xml/ns/javaee http://xmlns.jcp.org/xml/ns/javaee/web-app_3_1.xsd" version="3.1">

        <display-name>SpringFramework - SpringMVC Demo @pdai</display-name>

        <servlet>
            <servlet-name>springmvc-demo</servlet-name>
            <servlet-class>org.springframework.web.servlet.DispatcherServlet</servlet-class>
            <!-- 通过初始化参数指定SpringMVC配置文件的位置和名称 -->
            <init-param>
                <param-name>contextConfigLocation</param-name>
                <param-value>classpath:springmvc.xml</param-value>
            </init-param>
            <load-on-startup>1</load-on-startup>
        </servlet>

        <servlet-mapping>
            <servlet-name>springmvc-demo</servlet-name>
            <url-pattern>/</url-pattern>
        </servlet-mapping>

        <filter>
            <filter-name>encodingFilter</filter-name>
            <filter-class>org.springframework.web.filter.CharacterEncodingFilter</filter-class>
            <init-param>
                <param-name>encoding</param-name>
                <param-value>UTF-8</param-value>
            </init-param>
            <init-param>
                <param-name>forceEncoding</param-name>
                <param-value>true</param-value>
            </init-param>
        </filter>

        <filter-mapping>
            <filter-name>encodingFilter</filter-name>
            <url-pattern>/*</url-pattern>
        </filter-mapping>
    </web-app>

springmvc.xml

web.xml中我们配置初始化参数contextConfigLocation，路径是classpath:springmvc.xml

    <init-param>
        <param-name>contextConfigLocation</param-name>
        <param-value>classpath:springmvc.xml</param-value>
    </init-param>

在resources目录下创建

    <?xml version="1.0" encoding="UTF-8"?>
    <beans xmlns="http://www.springframework.org/schema/beans" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" xmlns:context="http://www.springframework.org/schema/context" xmlns:mvc="http://www.springframework.org/schema/mvc" xmlns:jpa="http://www.springframework.org/schema/data/jpa" xmlns:tx="http://www.springframework.org/schema/tx" xsi:schemaLocation="http://www.springframework.org/schema/beans http://www.springframework.org/schema/beans/spring-beans.xsd http://www.springframework.org/schema/context http://www.springframework.org/schema/context/spring-context.xsd http://www.springframework.org/schema/mvc http://www.springframework.org/schema/mvc/spring-mvc.xsd http://www.springframework.org/schema/data/jpa http://www.springframework.org/schema/data/jpa/spring-jpa.xsd http://www.springframework.org/schema/tx http://www.springframework.org/schema/tx/spring-tx.xsd">

        <!-- 扫描注解 -->
        <context:component-scan base-package="tech.pdai.springframework.springmvc"/>

        <!-- 静态资源处理 -->
        <mvc:default-servlet-handler/>

        <!-- 开启注解 -->
        <mvc:annotation-driven/>

        <!-- 视图解析器 -->
        <bean id="jspViewResolver" class="org.springframework.web.servlet.view.InternalResourceViewResolver">
            <property name="viewClass" value="org.springframework.web.servlet.view.JstlView"/>
            <property name="prefix" value="/WEB-INF/views/"/>
            <property name="suffix" value=".jsp"/>
        </bean>

    </beans>

JSP视图

创建userList.jsp

    <%@ page contentType="text/html;charset=UTF-8" language="java" %>
    <%@ taglib prefix="c" uri="http://java.sun.com/jsp/jstl/core" %>
    <!DOCTYPE html>
    <html lang="zh-CN">
    <head>
        <meta charset="utf-8">
        <meta http-equiv="X-UA-Compatible" content="IE=edge">
        <meta name="viewport" content="width=device-width, initial-scale=1">

        <title>User List</title>

        <!-- Bootstrap -->
        <link rel="stylesheet" href="//cdn.bootcss.com/bootstrap/3.3.5/css/bootstrap.min.css">

    </head>
    <body>
        <div class="container">
            <c:if test="${!empty userList}">
                <table class="table table-bordered table-striped">
                    <tr>
                        <th>Name</th>
                        <th>Age</th>
                    </tr>
                    <c:forEach items="${userList}" var="user">
                        <tr>
                            <td>${user.name}</td>
                            <td>${user.age}</td>
                        </tr>
                    </c:forEach>
                </table>
            </c:if>
        </div>
    </body>
    </html>

部署测试

我们通过IDEA的tomcat插件来进行测试

下载Tomcat：tomcat地址在新窗口打开open in new window

下载后给tomcat/bin执行文件赋权

    pdai@MacBook-Pro pdai % cd apache-tomcat-9.0.62
    pdai@MacBook-Pro apache-tomcat-9.0.62 % cd bin
    pdai@MacBook-Pro bin % ls
    bootstrap.jar			makebase.sh
    catalina-tasks.xml		setclasspath.bat
    catalina.bat			setclasspath.sh
    catalina.sh			shutdown.bat
    ciphers.bat			shutdown.sh
    ciphers.sh			startup.bat
    commons-daemon-native.tar.gz	startup.sh
    commons-daemon.jar		tomcat-juli.jar
    configtest.bat			tomcat-native.tar.gz
    configtest.sh			tool-wrapper.bat
    daemon.sh			tool-wrapper.sh
    digest.bat			version.bat
    digest.sh			version.sh
    makebase.bat
    pdai@MacBook-Pro bin % chmod 777 *.sh
    pdai@MacBook-Pro bin %

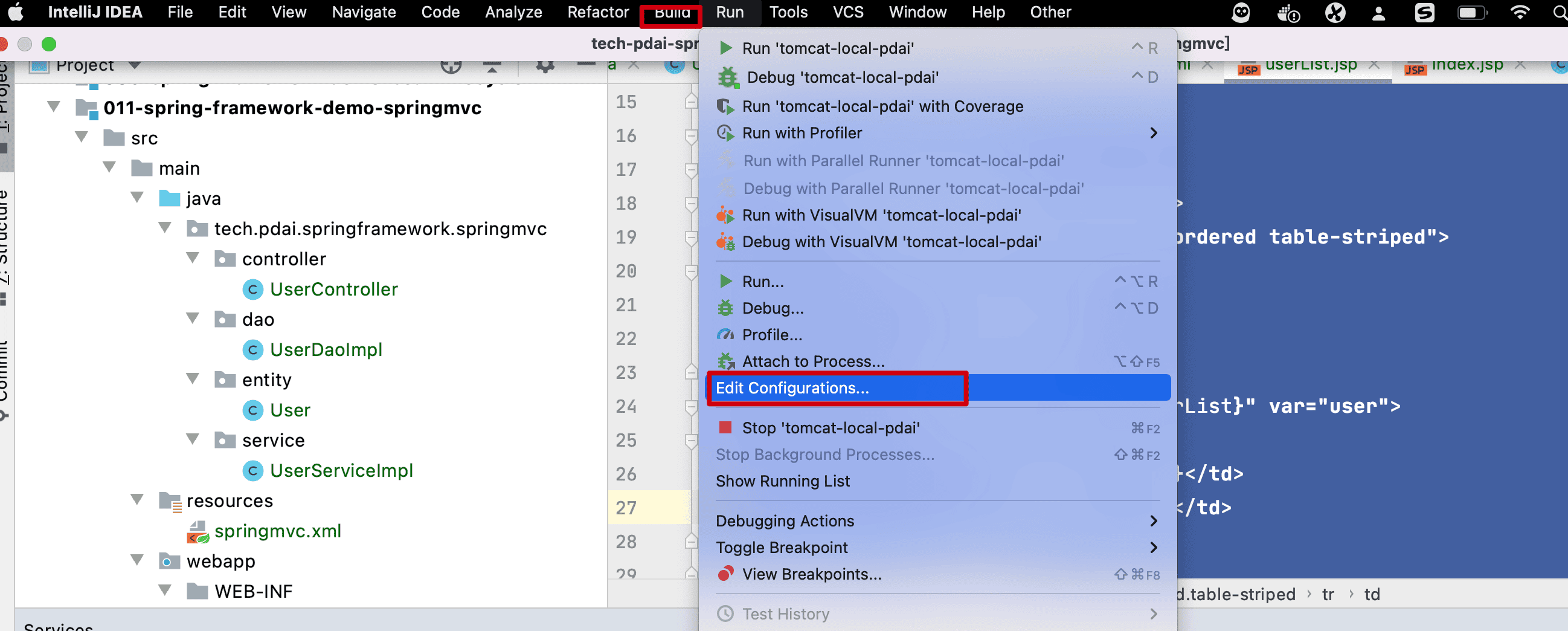

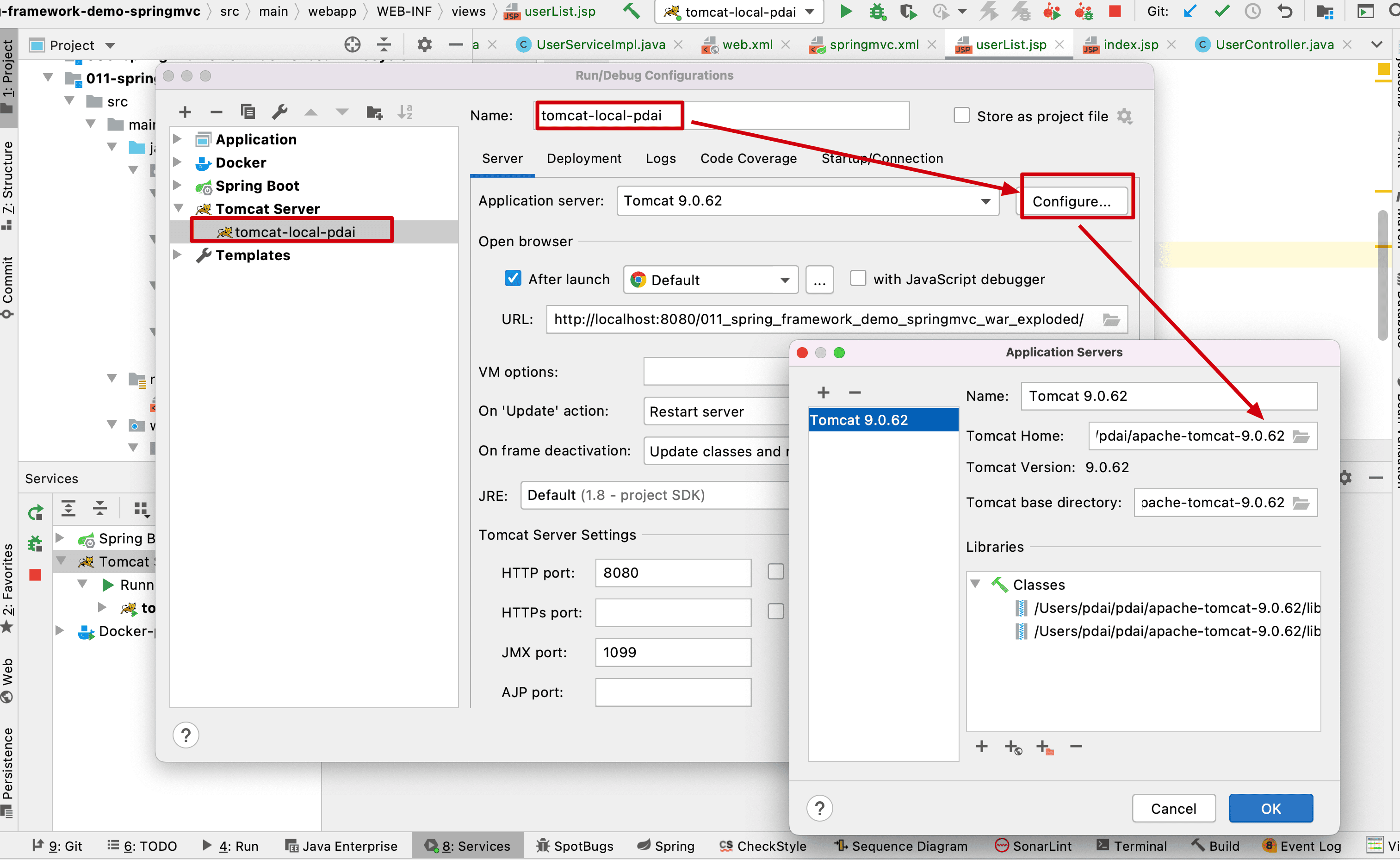

配置Run Congfiuration

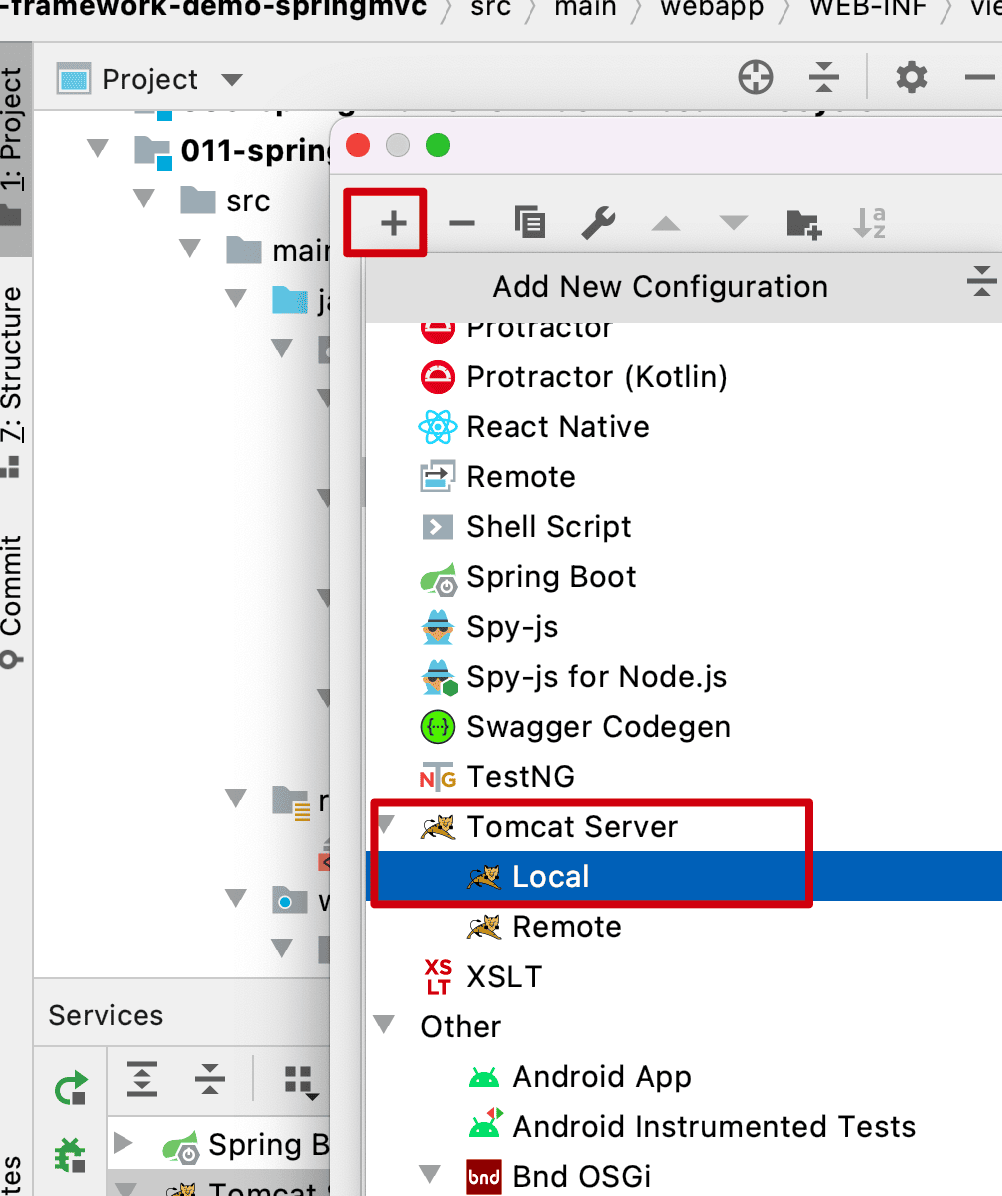

添加Tomcat Server - Local

将我们下载的Tomcat和Tomcat Server - Local关联

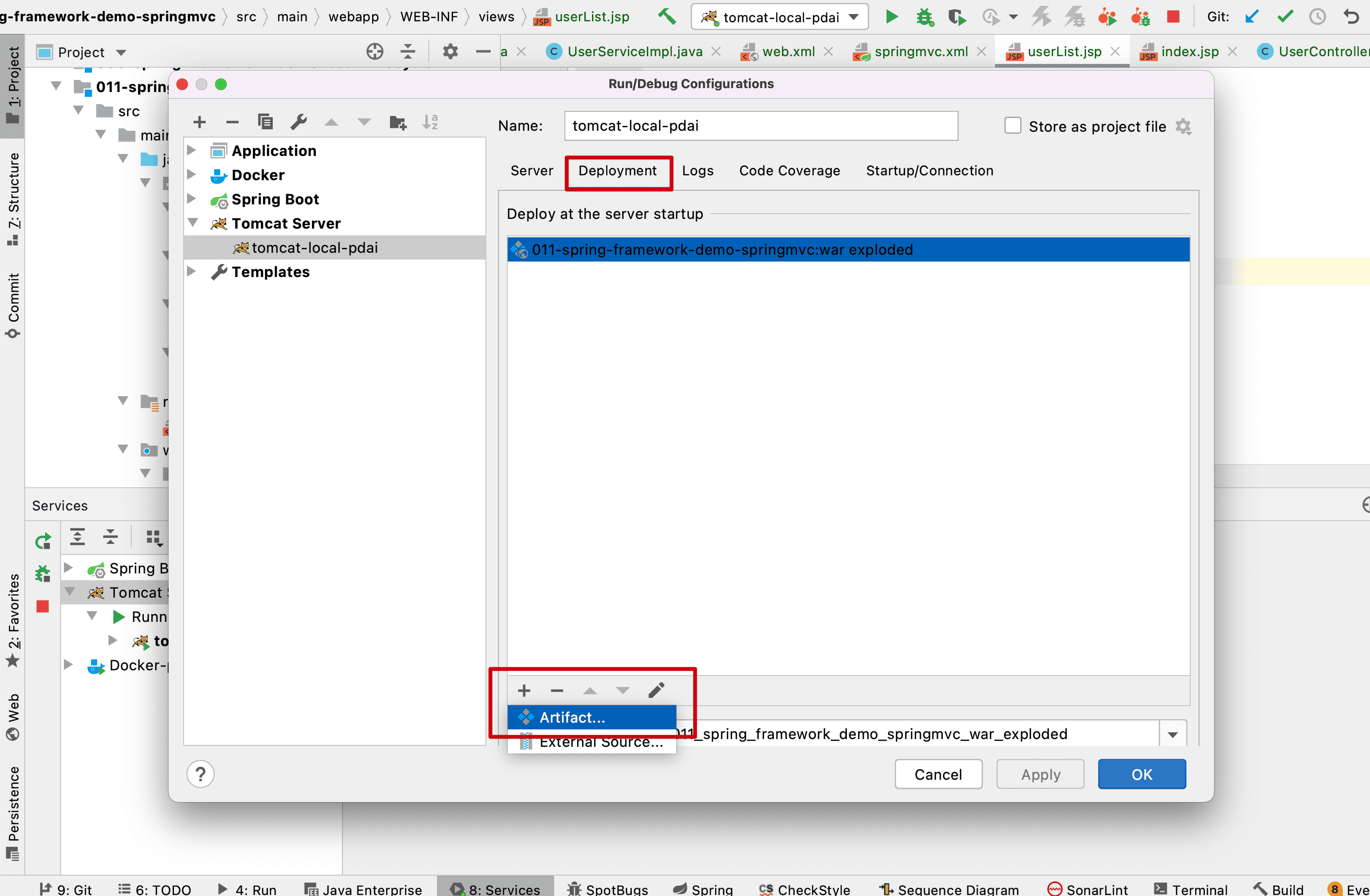

在Deploy中添加我们的项目

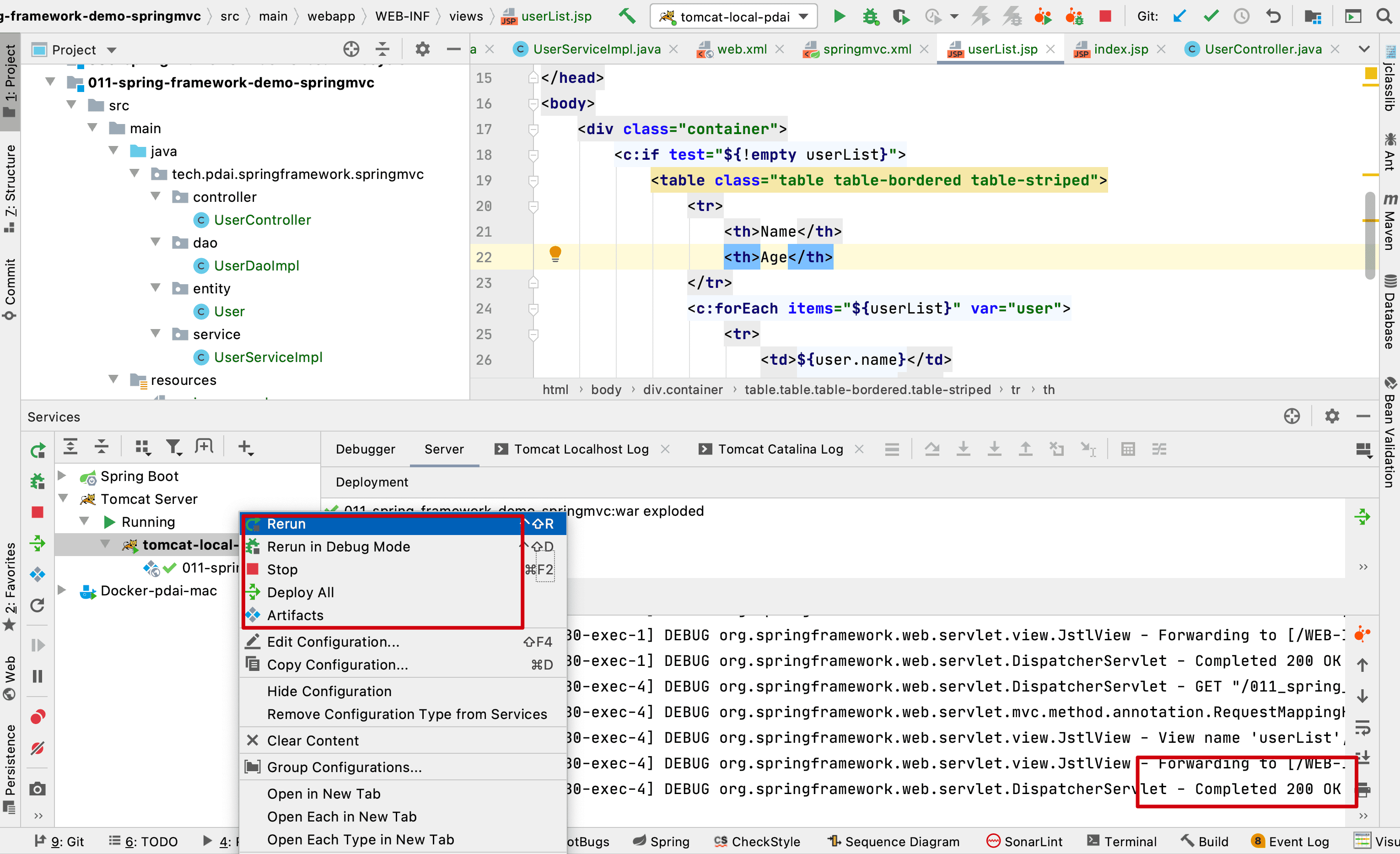

运行和管理Tomcat Sever（注意context路径）

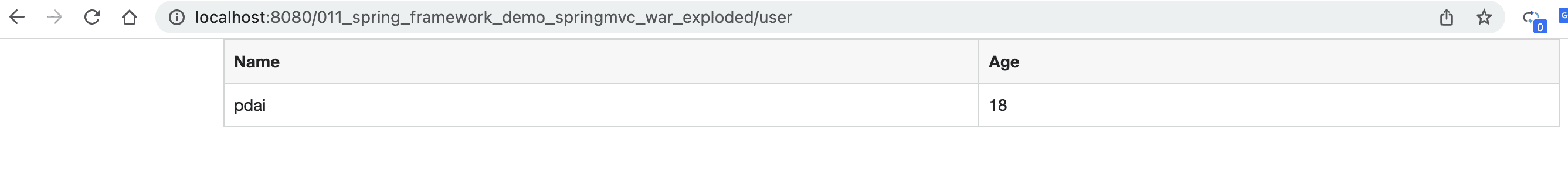

运行后访问我们的web程序页面（注意context路径）

PS：是不是so easy~ @pdai

示例源码

https://github.com/realpdai/tech-pdai-spring-demos 注：本文中SpringMVC流程图来源于kaitao的博客，如果你希望全面学习SpringMVC可以查看kaitao总结的跟开涛学 SpringMVC （向曾经的大佬致敬）
